1. (2023.金昌中考节选)小丽在“测量小灯泡的电功率”实验中，实验器材有:电压恒为3V的电源一个、小灯泡(额定电压为2.5V)、电压表、电流表、滑动变阻器、开关各一个，导线若干。
　　　　
　　

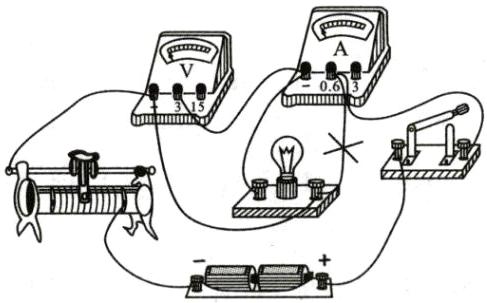

　(1)如图甲所示是小丽连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线。
　(2)连接电路过程中，开关应该________(选填“断开”或“闭合”)，滑动变阻器的滑片应该移动到__________(选填“最左”或“最右”)端。
　(3)正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，电压表有示数，则电路的故障可能是______(填字母)。
　
A. 灯泡短路　　　　B. 灯泡开路
　
C. 滑动变阻器短路D. 滑动变阻器开路

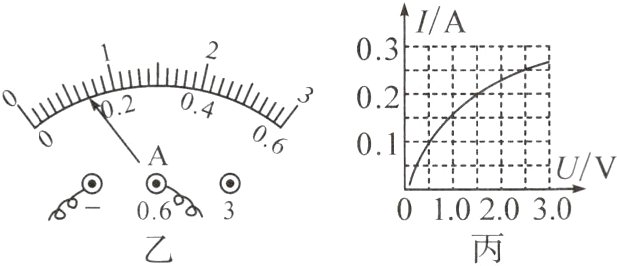

　(4)电路故障排除后，闭合开关，移动滑动变阻器的滑片，电流表指针如图乙所示，则此时通过小灯泡的电流是________A。
　(5)电路连接正确操作后，小灯泡发光，此时电压表的示数为2.0V。为了测量小灯泡的额定电功率，这时应该向______(选填“左”或“右”)端移动滑动变阻器的滑片。
测量小灯泡的电功率
　　　(6)小丽根据记录的多组IU数据，画出了小灯泡中电流随其两端电压变化的关系图像(如图丙所示)，则小灯泡的额定功率为__________W。

答案：

(1)如图所示.
　　　　　　
(2)断开　最左
(3)B
(4)0.14
(5)右
(6)0.625

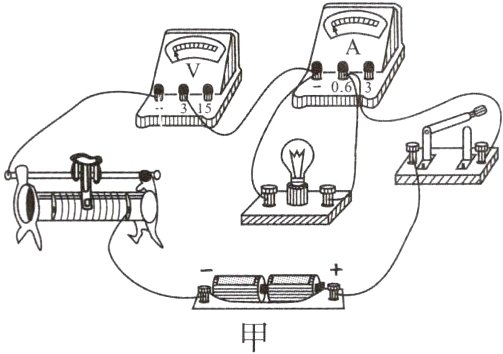

2. (2023.荆州中考)课后服务社团活动中，“创新”兴趣小组在“测定小灯泡的电功率”的实验中先用如图甲所示的器材进行实验，其中电源电压为6V，小灯泡额定电压为2.5V(正常发光时电阻约为12Ω)。
　　　
　　　(1)为能顺利完成该实验，下列不同规格的滑动变阻器应选用______(填字母)。
　　　
A. “10Ω　0.5A”的滑动变阻器
　　　
B. “20Ω　2A”的滑动变阻器
　　　
C. “5Ω　1A”的滑动变阻器
　　　(2)电路连接完成后，闭合开关，发现电压表示数接近电源电压，电流表无示数，小灯泡不亮。那么出现该故障的原因可能是______。

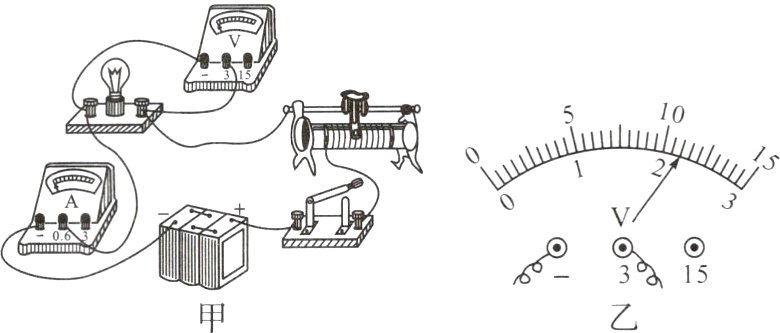

　　　(3)故障排除后重新连接电路，闭合开关，移动滑片，电压表的示数如图乙所示。为了测量小灯泡的额定功率，应将滑动变阻器的滑片向______(选填“左”或“右”)端移动。
　　　(4)通过小灯泡的电流随它两端电压变化的关系如图丙所示，则小灯泡的额定功率为________W。

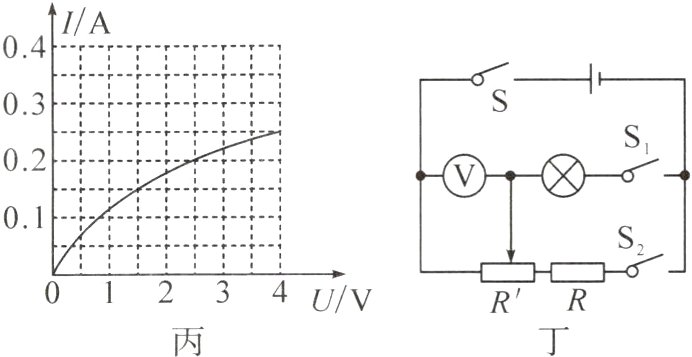

(5)实验结束后，某同学设计了如图丁所示的电路来测量额定电压为6V的小灯泡的额定功率。已知电源电压为18V，定值电阻R的阻值为20Ω。实验步骤如下:
　①开关S、S₁闭合，S₂断开，调节滑动变阻器R'的滑片，使小灯泡正常发光。
　②保持滑片位置不动，开关S、S₂闭合，S₁断开，此时电压表的示数为8V。
　③再将滑动变阻器的滑片移至最右端，此时电压表的示数为14V。
　④小灯泡的额定功率P额 = ________W。

答案：
(1)B
(2)小灯泡开路
(3)左
(4)0.5
(5)1.8
