《2025年我的作业九年级物理下册教科版》

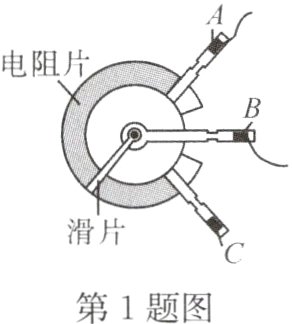

1. (2023.天津中考)电位器实质是一种变阻器，如图是电位器的结构和连入电路的示意图，A、B、C是接线柱。当滑片向A端旋转时，连入电路的电阻　　　　　　　　(　　)

A. 变大
B. 变小
C. 不变
D. 先变大后变小

答案： B

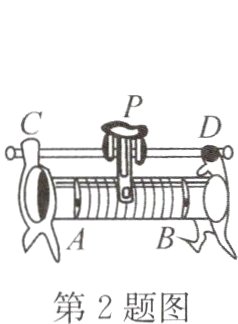

2. (台州中考)如图，当滑动变阻器的滑片P 向右移动时，接入电路的阻值变大。选择的接线柱是(　　)

A. AB
B. CD
C. BD
D. AD

答案： D

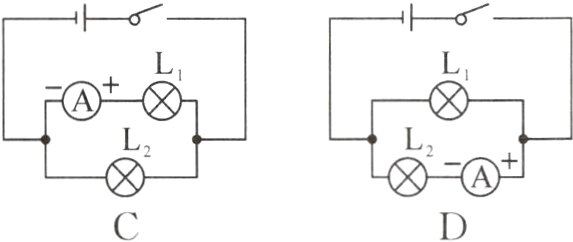

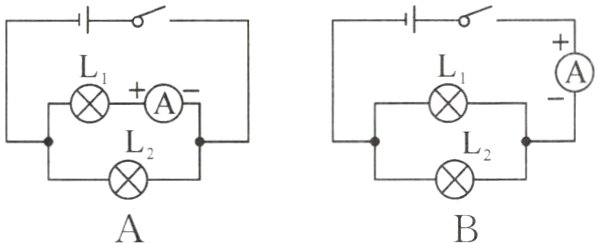

3. 小华同学为了熟悉电流表的使用，设计了如图所示的4个电路，其中能直接测量灯L₂ 电流的是　　　　　　　　　　　　　(　　)

答案： D

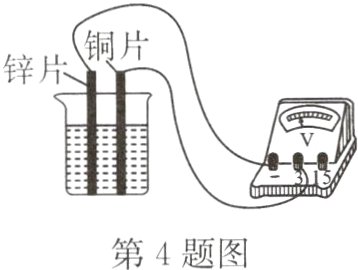

4. (2023.长春中考)在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池。用电压表测量这个自制电池的电压，其现象如图所示。下列说法正确的是　　　　　(　　)

A. 铜片是电池正极
B. 锌片是电池正极
C. 盐水不导电
D. 电压表正、负接线柱接反了

答案： A

5. “探究串联电路中电流的规律”的实验中，电路如图所示。实验时电流表甲和乙的示数分别为0.2A和0.18A，造成两个电流表示数不同的原因可能是　　　　　　　　(　　)

A. 导线有电阻
B. 电流表有故障
C. 灯泡L₁和L₂的电阻不同
D. 灯泡L₁和L₂在电路中的位置不同

答案： B

6. 小东连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，L₁两端的电压为4V，则电压表的示数为　　　　　　　　　　　　　(　　)

A. 10V
B. 6V
C. 4V
D. 2V

答案： D

7. (2023.常德中考)有A、B、C三根完全相同的导线，将A导线剪去一半，电阻变为R₁；将B导线均匀地拉伸到原来长度的两倍，电阻变为R₂；将C导线从中间对折，电阻变为R₃。下列大小关系正确的是　　　　(　　)
A. R₁＞R₂＞R₃
B. R₂＞R₁＞R₃
C. R₂＞R₃＞R₁
D. R₃＞R₁＞R₂

答案： B

8. (2023.鄂州中考)如图所示的实验电路，闭合开关S后，电流表A₁的示数为0.5A，电流表A₂的示数为0.3A。下列说法正确的是(　　)

A. L₁与L₂串联
B. 开关S只控制L₁
C. L₁、L₂的电流分别是0.3A、0.2A
D. L₁、L₂的电流分别是0.5A、0.3A

答案： C
