1. 在家庭电路中，从进户开始要顺次安装下列元器件，再接用电器，其先后次序正确的是(　　)
A. 电能表、保险装置、总开关
B. 电能表、总开关、保险装置
C. 保险装置、电能表、总开关
D. 总开关、电能表、保险装置

答案： B

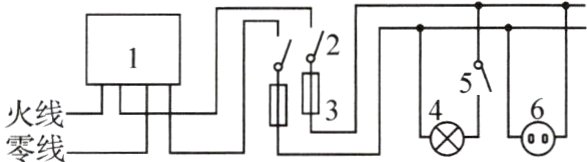

2. 如图所示是家庭电路的一部分，下列判断正确的是(　　)

A. 元件1是“熔丝”，元件2是“电能表”
B. 元件3是“开关”，元件6是“插座”
C. 元件5是“开关”，元件4是“电灯”
D. 元件1是“电能表”，元件6是“开关”

答案： C

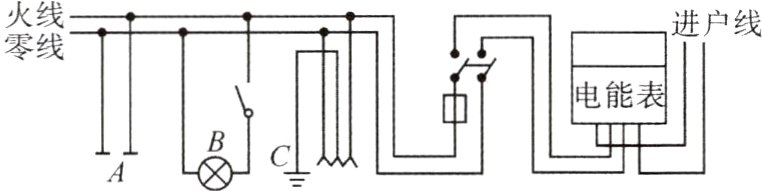

3. 现代化的生活已经离不开电了，电在工厂、电在学校、电在商场……电也在我们的生活中。如图是家庭电路的组成示意图。请你完成下列填空题：

(1) 图中用电器B正常工作时电压是________。
(2) 正确握住验电笔，且使笔尖插入图中插座A的______(选填“左”或“右”)孔，可以观察到氖管发光。
(3) 螺口灯泡的螺旋金属一定要接在______线上。
(4) 图中C的名称是________(选填“零线”“火线”或“地线”)。

答案：
(1)220V
(2)右
(3)零
(4)地线

4. 我国家庭电路的电压是________V。现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的________(选填“前面”“后面”或“前后都可以”)，其主要作用是______________________________。

答案： 220 后面 当电路中电流过大时，自动切断电路

5. 家庭电路中电能表的作用是______________，闸刀开关的作用是____________；保险丝是______联在电路中的，它的作用是____________，当电路中________过大时自动切断电路。

答案： 量度电路消耗的电能 控制电路的通断 串 保护电路 电流

6. (柳州中考) 在家里安装螺口灯泡的灯头时，灯头内的螺旋套应连接电源线的(　　)

A. 地线
B. 火线
C. 零线
D. 火线和零线

答案： C

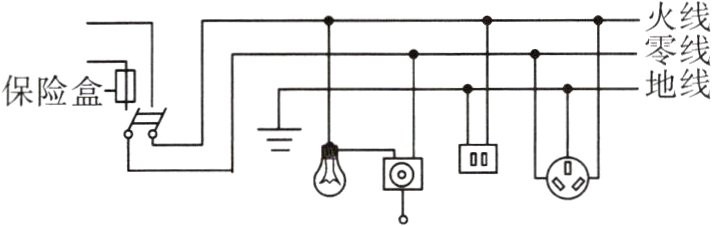

7. (2023.攀枝花二模) 如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是(　　)

A. 保险盒接法错误，保险盒应该安装在火线上
B. 两孔插座接法错误，其左端导线应该接在零线上
C. 三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
D. 开关和灯泡接法正确，开关接在零线上符合安全用电原则

答案： D

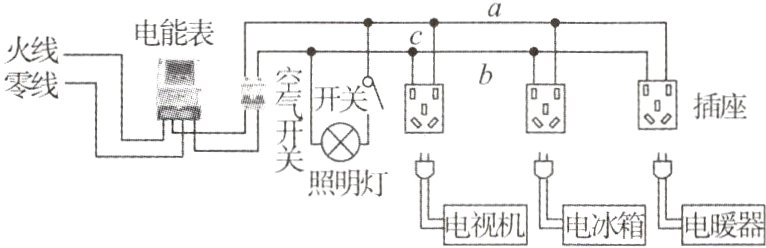

8. (2023.成都武候区期中) 如图所示是简化后的家庭电路的接线电路图，由该图可知(　　)

A. 控制照明灯的开关可以和灯相互交换位置
B. 电路中的灯泡、电视机和电冰箱是串联的
C. 将验电笔插入两孔插座的左孔中，氖管不发光
D. 电路中每多一个用电器工作，电路的总电阻变大

答案： C
