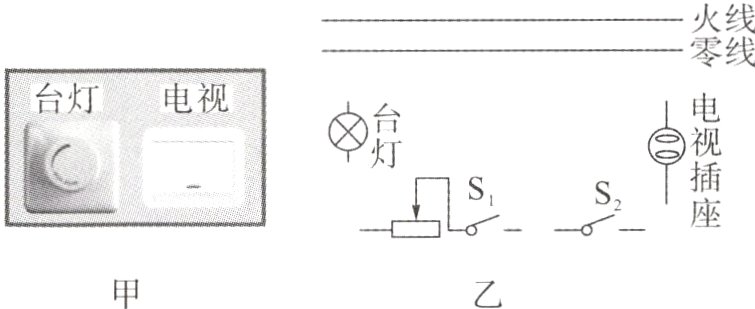

10. (2023.兰州中考)如图甲是宾馆床头柜上开关示意图，图乙是其控制的电路,其中S为旋钮开关,单独控制台灯的通断和亮度,S2为单独控制电视插座的开关.在图乙中将电路图连接完整，要求符合安全用电原则.

答案：

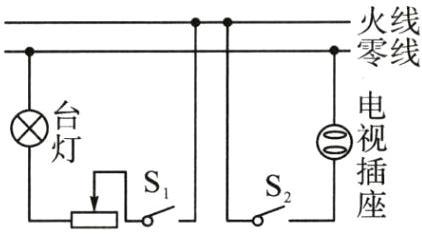

如图所示.

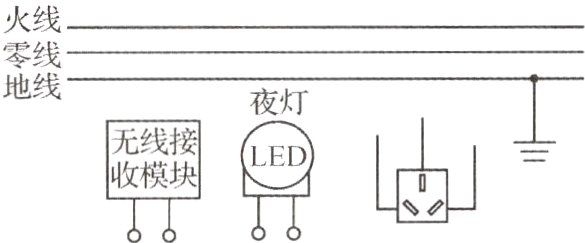

11. 21世纪智能家居诞生，人们购买了一种可以遥控的LED夜灯,利用无线接收模块来控制LED夜灯,请将可遥控的LED夜灯和三孔插座接入照明电路中.

答案：

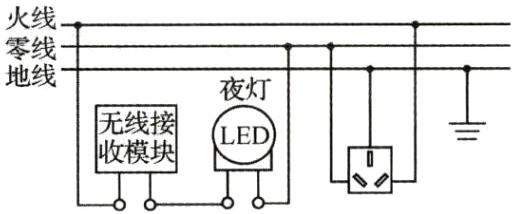

如图所示.

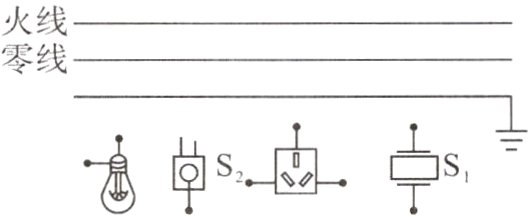

12. 宾馆内常使用房卡，它相当于一个开关，只有房卡插入槽里，房间内的灯和插座才能工作.如图是房间内的器件图,S是房卡开关、S2是控制灯的开关.为使灯和插座正常工作，请你用笔画线代替导线将各器件正确连入电路中.

答案：
如图所示.

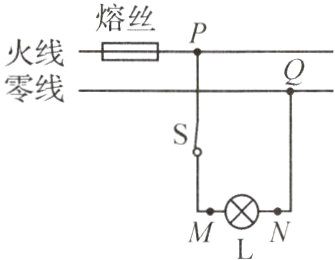

1. (镇江中考)如图所示,闭合开关S,发现灯L不亮，用验电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光.若仅有一处发生开路,则该处可能是　　　　　　　(　　)
　　　　　　
　
A.熔丝处　　　　　　B.P、M间某处
　
C.M、N间某处　　　　D.N、Q间某处

答案： C

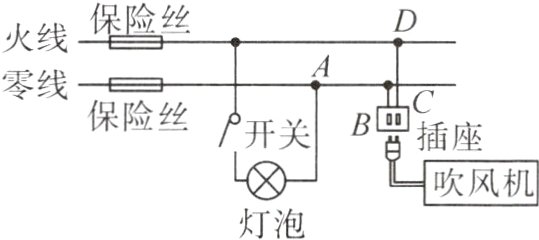

2. 如图所示,将吹风机的插头插入插座,闭合吹风机的开关,吹风机不工作;闭合灯泡开关,灯泡亮.保持灯泡开关闭合，拔出插头，用验电笔分别接触插座的B、C两孔,发现接触B时氖管不发光,接触C时发光.若电路中只有一处故障,则故障可能是　　(　　)
　　　
　
A.零线上保险丝烧断B.AB间电路开路
C.插座短路　　　　　D.CD间电路开路

答案： B

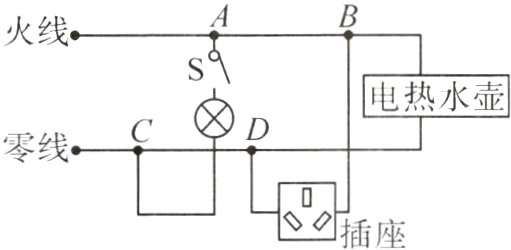

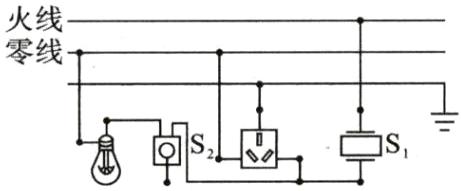

3. (2023.韶关曲江区模拟)如图是小明家的部分电路.他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作,但电灯仍正常发光.拔出电饭煲的插头，电热水壶仍不能工作,用验电笔分别测试插座的左、右孔,氖管均发光.若电路中只有一处故障,则　(　　)
　　　　
　
A.电热水壶所在电路的A、B间开路　　　
B.电热水壶所在电路的B、D间短路　　　
C.电路的C、D间导线开路　　　
D.灯泡开关断开时，灯泡的两个接线柱都能使验电笔发光

答案： C

4. 如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断.某同学用验电笔测试电路中的C、D两点,发现这两处都能使验电笔的氖管发光;再用验电笔测试火线上A点和零线上B点时，氖管在测A点时能发光,在测B点时不发光.那么可以判定故障是电路中的________(选填“AC”“CD"或“BD")段________(选填“短路”或“开路").
　　　　　　　　　　　　　　　

答案： BD　开路

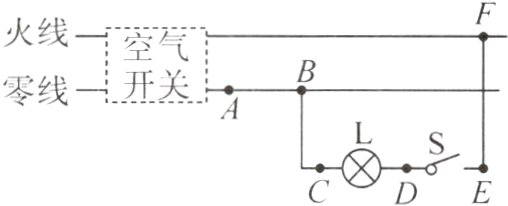

5. 如图所示，是小刚家里部分电路的示意图.当闭合开关S后，发现电灯L不亮，检查空气开关没有跳闸.当小刚用验电笔分别测试F、E两点时氖管都发光，但用验电笔分别测试A、B两点时氖管都不发光;用验电笔分别测试电灯L接口的两根电线C点和D点时发现这两处都能使氖管发光.
　　　　　
　　　(1)你判定此电路故障应是______________.
　　　(2)小刚排除电路故障后,电灯L正常工作时，用验电笔分别测试电灯L接口的两根电线C点和D点时,能使氖管发光的是______点

答案：
(1)电线BC段某处开路　
(2)D

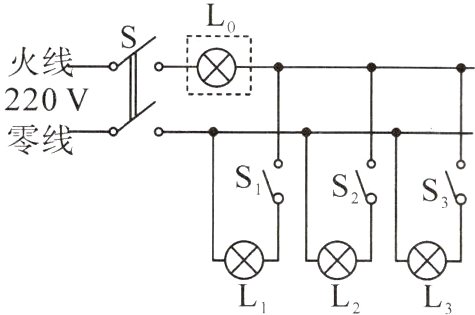

6. (2023.达州达川区期中)工人师傅常用一只标有“220V　40W”的灯泡L₀(检验灯泡)取代保险丝来检查新安装的照明电路中每条支路的情况,如图所示.当只闭合S、S₁时,L₀不亮;当只闭合S、S₂时,L₀和L₂都发光但比较暗;当只闭合S、S₃时,L₀正常发光.由此可以判断　　　　　　　　　(　　)
　　　　
　
A.L₁所在支路短路　
　B.L₂所在支路短路
C.L₃所在支路短路　
　D.各支路均完好

答案： C
