《2025年我的作业九年级物理下册教科版》

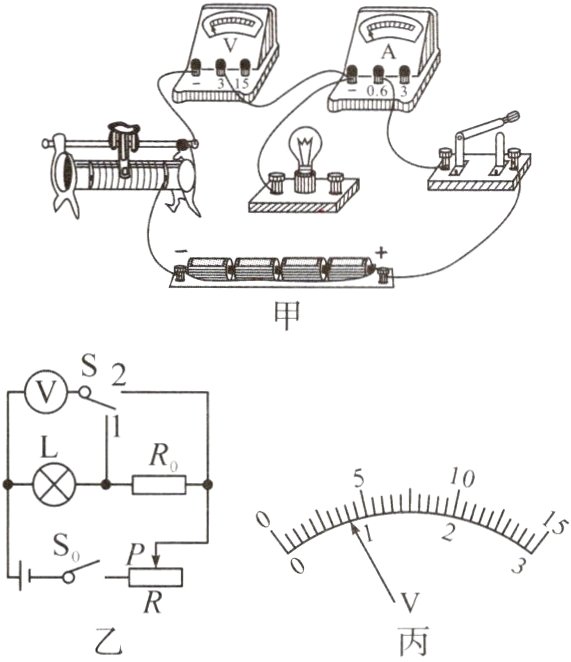

3. (2023.黄冈中考)如图甲是小明测量小灯泡电阻的电路，电源电压U = 6V，小灯泡L的额定电压为2.5V。
　　　
　(1)请用笔画线代替导线，将该电路补充完整，要求导线不交叉。

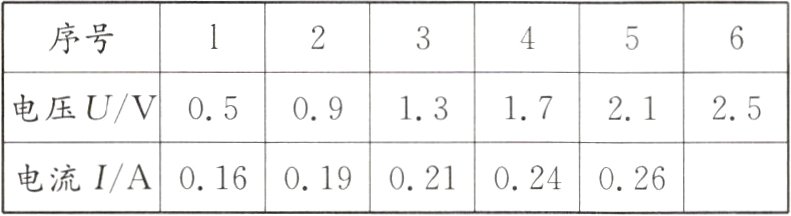

　(2)实验测量数据如表，他选用的滑动变阻器规格是______________(选填“0~20Ω”或“0~50Ω”)。

　(3)小明完成第5组数据测量后，要测量小灯泡正常发光时的电阻，滑动变阻器滑片应向______(选填“左”或“右”)滑动。
　(4)在测量第6组数据时，发现电流表损坏，小明利用图乙电路测量出了小灯泡正常发光时的电阻，已知定值电阻R₀的阻值为5Ω。实验步骤如下：
　①闭合开关S，单刀双掷开关S₁接1，移动滑动变阻器滑片P，使电压表示数U₁ = ________V。
　②保持滑片P的位置不变，将单刀双掷开关S₁接2，电压表示数如图丙所示，则小灯泡L正常发光时电阻R = ________Ω(结果保留一位小数)。

答案：

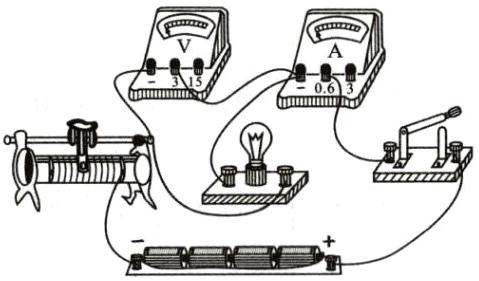

(1)如图所示.
(2)“0~50Ω”
(3)右
(4)①2.5
②8.3

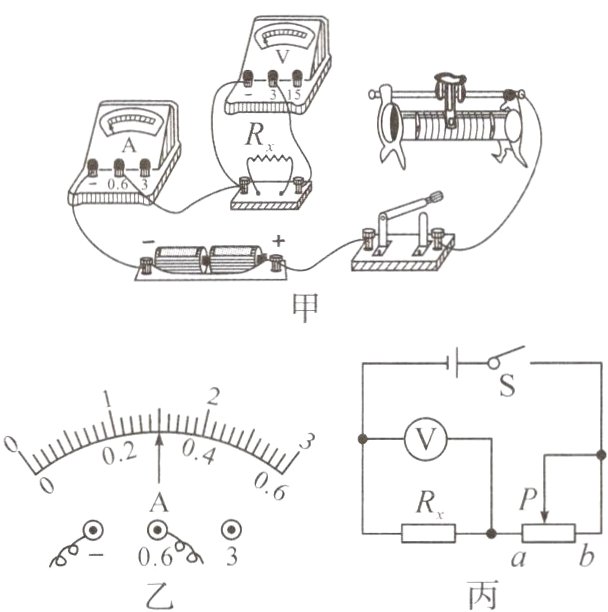

4. (2023.绥化中考)用如图甲所示的电路测量未知电阻Rₓ的阻值(阻值约为10Ω)，电源电压为3V。
　　
　(1)请用笔画线代替导线，将电路连接完整。要求：滑动变阻器的滑片向右滑动时，电流表的示数变小。(导线不允许交叉)
　(2)电路连接完成后，闭合开关，发现电流表有示数，电压表无示数，出现此现象的原因可能是______________________________(写出一种原因即可)。
　(3)排除故障后，闭合开关，移动滑动变阻器的滑片至某一位置，电压表示数为2.7V，电流表示数如图乙是________A，则测得未知电阻Rₓ = ______Ω。实验中通过移动滑片位置得到多组实验数据计算出Rₓ的平均值，这样做的目的是____________。
　(4)另一组同学利用图丙所示的电路也完成了该实验。电源电压不变，滑动变阻器的最大阻值为R₀，a、b为滑动变阻器两端点。请把实验步骤补充完整。
　①闭合开关S，移动滑动变阻器滑片P至a端，读出电压表示数U₁。
　②闭合开关S，____________________________，读出电压表示数U₂，则待测电阻的表达式Rₓ = __________(用R₀、U₁、U₂表示)。

答案：

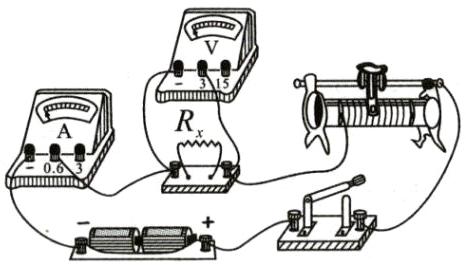

(1)如图所示.
(2)电阻R短路(或电压表开路)
(3)0.3　9　减小误差
(4)①移动滑动变阻器滑片P至b端
②$\frac{UR}{U - U_1}$（注：原ocr中公式可能有误，推测大模型识别时此处为$U_1$，以保证公式合理性）
