《2025年我的作业九年级物理下册教科版》

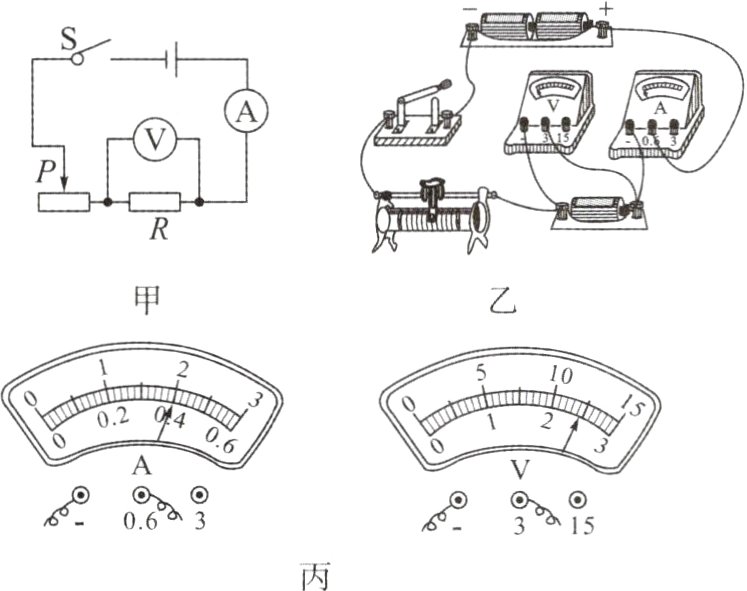

1. (2023.长沙中考)小明用图甲所示的电路来测未知电阻R的阻值，图乙是他连接的实验线路。
　
　(1)图乙中有一根导线接错了，请在这根导线上打“×”，并画线改到正确的位置。
　(2)图丙是正确连接电路后某一次实验时电表的示数，则被测电阻此次的测量值为______Ω。
　(3)小霞用图甲所示的电路测未知电阻时，闭合开关后发现电流表和电压表均无示数，老师告诉她故障只有一处，发生在开关或滑动变阻器上，小明帮她提出两种检测故障的方案。
　方案一：互换电流表和电压表的位置，闭合开关后观察电表的示数。
　方案二：把电压表拆下来并联在开关的两端，闭合开关后观察电压表的示数。
　你支持方案______，根据所选方案写出电表示数的情况和对应的故障：________________。

答案：

(1)如图所示.
(2)6
(3)二　当电压表示数不为0时，故障是开关开路，当电压表示数为0时，故障是滑动变阻器开路

2. (2023.牡丹江中考)[精准测量，交流评估]在伏安法测电阻的实验中，老师为每组同学提供的器材有：干电池(3节)、开关、导线、电流表、电压表、阻值未知的定值电阻、滑动变阻器。
电阻的测量实验
　　　　
　　　　

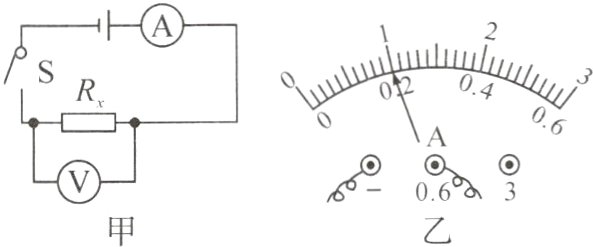

　　小红的方案如图甲所示。
　　(1)小红通过改变电池节数的方法，改变待测电阻两端的电压，读出电压表和电流表的示数，记录在表1中。第3次实验电流表的示数如图乙所示，读数为________A。

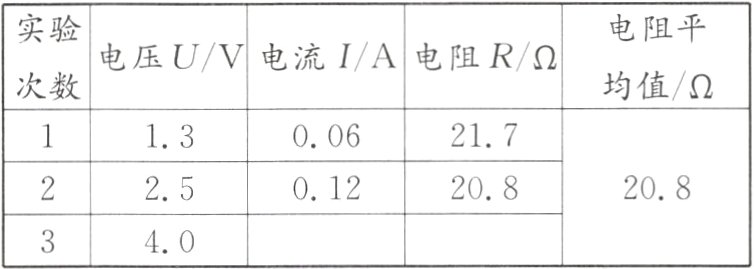

　　　　　　　　　　表1
　　

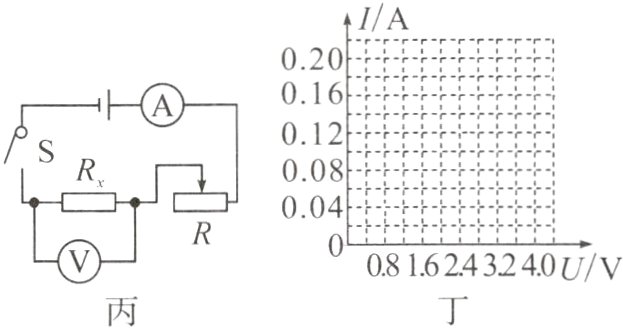

小明的方案如图丙所示。
　　(2)小明通过调节滑动变阻器的滑片，多次改变待测电阻两端的电压。连接好电路，闭合开关前，滑动变阻器的滑片应调节到____。
　　(3)闭合开关，调节滑动变阻器的滑片，读出电压表和电流表的示数，记录在表2中。根据数据，在图丁中画出图像。

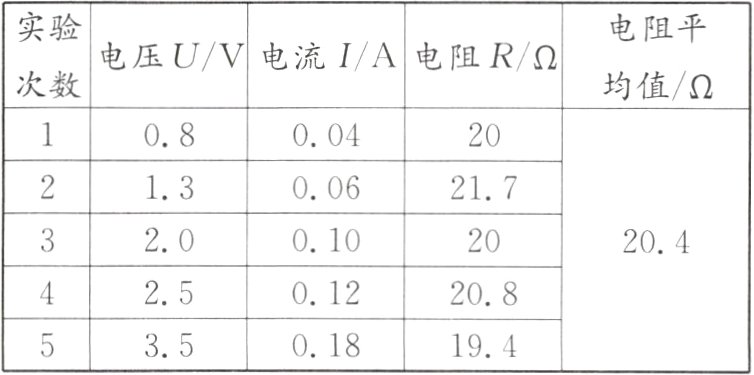

　　　　　　　　　　表2
　　
　　(4)分析图像可知，电阻一定时，通过导体的电流与导体两端的电压成________。
　(5)你认为__________的方案合理，理由是______________________________。

答案：

(1)0.2
(2)阻值最大处(或最左端)
(3)如图所示.
(4)正比
(5)小明　测量次数多，更准确(合理即可)
