《2025年我的作业九年级物理下册教科版》

8. (2023.金昌中考)学校科技小组设计了一个室内天然气泄漏检测仪，原理如图所示.其中R是检测天然气的电阻(气敏电阻)，天然气浓度增大时,R减小.R0为定值电阻，电源电压不变.闭合开关S,下列判断正确的是　　　　　　　　　　　　　　　(　　)
　
A. 显示仪一定是电流表
　
B. 室内有天然气泄漏时，显示仪示数变小
C. 室内有天然气泄漏时，电路消耗的电功率变小
　
D. 若调低报警浓度，可将R0换成阻值大一点的电阻

答案： D

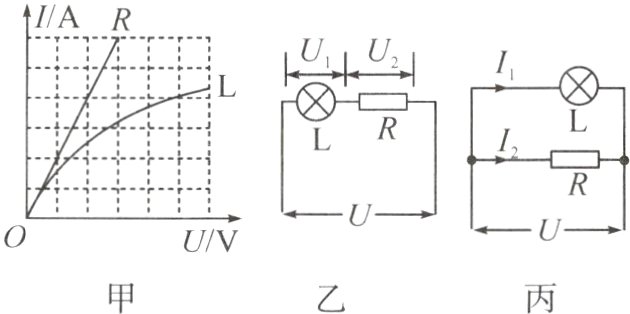

9. (2023.凉山州中考)如图所示,图甲是灯泡L和定值电阻R的I一U图像,将L和R先后以图乙、丙两种方式连在同一电源上.若图乙中U1:U2 = a,图丙中I1:I2 = b,则下列选项中不正确的是　　　　　　　　(　　)
　　
A. a＞1　　　　　　　B. b＜1
　
C. a＞b　　　　　　　D. ab = 1

答案： B

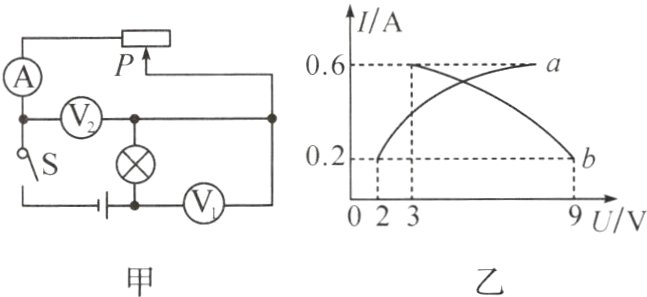

10. (2023.鄂州中考)如图甲所示,电源电压恒定，闭合开关S后，将滑动变阻器的滑片从最右端移至灯正常发光的位置，此过程中电流表示数与两个电压表示数的关系图像如图乙所示.下列说法正确的是　(　　)

　
A. 曲线a是电流表示数与电压表V2示数的关系图像
　
B. 电源电压为11V
　
C. 灯的额定电流为0.2A
　
D. 滑动变阻器的最大阻值是15Ω

答案：

11. (2023.郴州中考)如图所示,电源电压恒为3V.闭合开关S,电压表的示数为0.5V,则灯泡L1两端的电压为________V,灯泡L1与L2的电阻之比为________.
　 　　

答案： 2.5　1:5

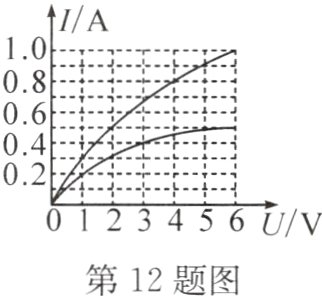

12. (2023.常德中考)如图是两灯电流随电压变化的图像,两灯额定电压均为6V.若将两灯并联后接入电路,则干路电流最大为________A;若将两灯串联后接入电路，在保证电路安全的情况下，电源电压最大为______V.

答案： 1.5　8

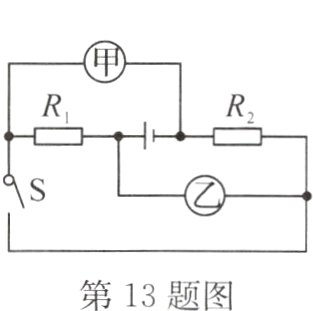

13. (2023.齐齐哈尔中考)如图所示，已知R1:R2 = 2:1.当开关S闭合,甲、乙两表均为电压表时,两表示数之比为U甲:U乙 = ________;当开关S断开,甲、乙两表均为电流表时,两表示数之比为I甲:I乙 =
　________.(电路中各元件均未损坏)
　 　

答案： 1:2　1:2

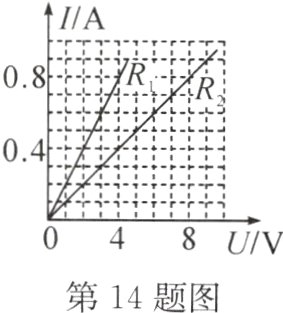

14. (2023.乐山中考)如图所示是两个电阻的
电流随电压变化的关系图像，由图中信息可推断R1________(选填“大于”“等于”或“小于”)R2.将它们并联后接入电路，通过R1、R2两个电阻的电流分别为I1、I2,则I1:I2 = ________.
　

答案： 小于　2:1
