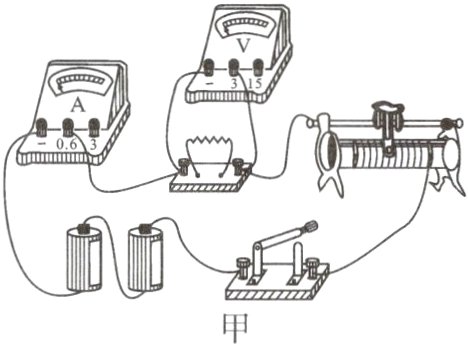

1. (2023.丹东中考)在“探究电流与电压的关系”实验中，小潘设计并连接了如图甲所示的电路。
　　　　
　　　
　(1)在闭合开关前，滑动变阻器的滑片应移到最______(选填“左”或“右”)端。
　(2)闭合开关，发现电流表有示数，电压表无示数，已知导线、仪表均完好且接触良好，则故障原因可能是定值电阻________(选填“开路”或“短路”)。

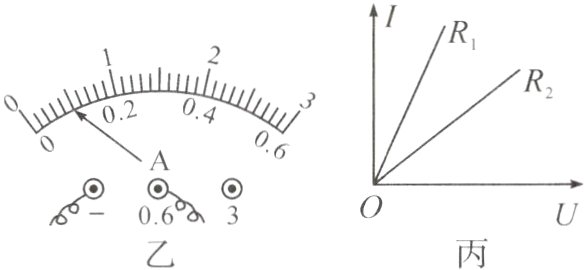

　(3)排除故障后，闭合开关，移动滑动变阻器的滑片，当电压表的示数为1.0V时，电流表示数如图乙所示，则电流表示数为______A。

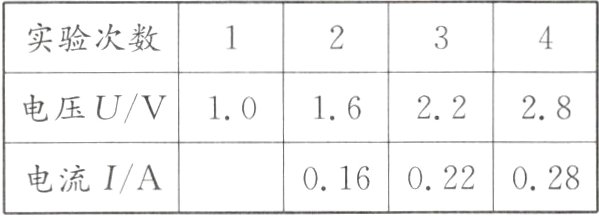

　(4)继续移动滑动变阻器的滑片，进行多次测量，记录实验数据如下表。
　　　 分析表中数据可知：在电阻一定的情况下，通过导体的电流与导体两端的电压成________。
　(5)同桌的小明分别用两个阻值未知的电阻R₁和R₂进行实验，得到两个电阻的I - U图像，如图丙所示。由图像可知R₁______(选填“＞”“＜”或“=”)R₂。
　(6)若将定值电阻换成小灯泡，不能达到本实验的探究目的，是因为________________。

答案：
(1)左
(2)短路
(3)0.1
(4)正比
(5)＜
(6)实验中应控制电阻的阻值不变，而灯泡的电阻会随温度的变化而变化

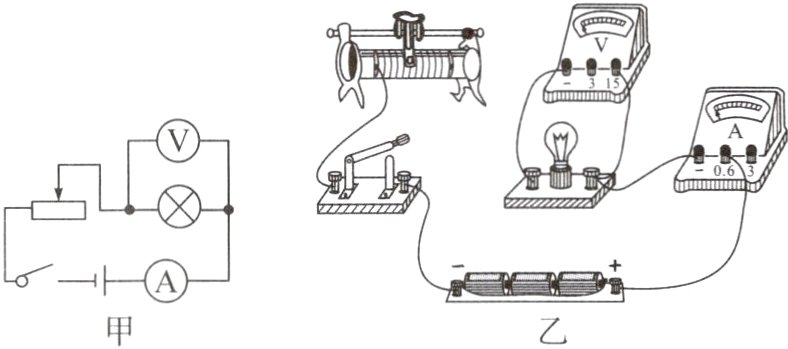

2. (2023.益阳中考)小明同学想探究“通过灯泡的电流与灯泡两端电压的关系”，设计了如图甲所示的电路图。
　　　　　
　　　　　(1)请用笔画线代替导线，按照图甲所示的电路图，在图乙中将实物电路连接完整(要求连线不得交叉；滑动变阻器的滑片向左移动，小灯泡变亮)。
　　　　　(2)小明同学正确连接电路后，闭合开关，发现小灯泡不发光，电流表无示数，但电压表示数较大。接下来正确的操作是______(填字母)。
　　　　　
A. 检查电路是否短路
　　　　　
B. 更换电流表
　　　　　
C. 检查小灯泡是否接触良好或损坏
　　　　　
D. 移动滑动变阻器滑片，观察小灯泡是否发光

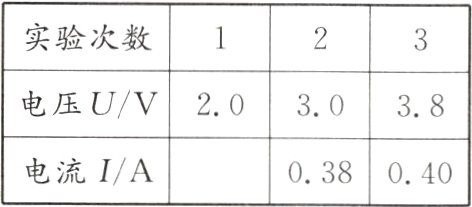

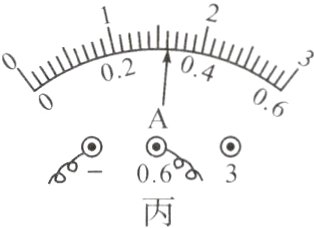

　　　　　(3)排除电路故障后，下表是按正确的操作测得的数据，其中第一次测得的电流如图丙所示，则电流表示数为________A。从表中数据可看出，通过灯泡的电流与灯泡两端的电压不成正比，其原因是________________。
　　　　

答案：

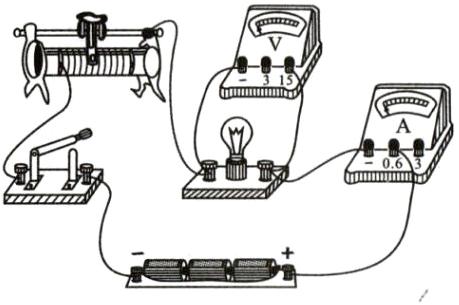

(1)如图所示.

(2)C
(3)0.32 灯丝的电阻随着温度的升高而增大
