《2025年我的作业九年级物理下册教科版》

1. (2023·成都中考)某小组同学利用如图所示的电路探究串联电路中的电压关系。
　(1)下列操作不正确的是______(填字母)。
A. 连接电路时，开关S处于断开状态
　　　　　　　　　　　
B. 连接电压表时，试触后再选择合适量程
C. 将电压表A接点连线转接至C接点，测量L₂两端电压
　(2)测量灯泡L两端电压时，两灯突然熄灭，电压表示数变为0。若故障可能是由某只灯泡“短路”或“开路”引起的，则发生故障的灯泡及故障类型是____________。

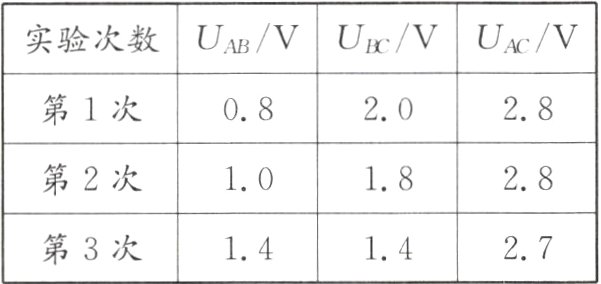

　(3)该小组同学用电阻箱代替故障灯泡，继续进行实验，记录数据如下表所示。
　　　
分析表中实验数据，在误差允许范围内，可得出的结论是______(填字母)。
A. 串联电路中各处电流相等
B. 灯泡阻值随灯泡两端电压增大而增大
C. 串联电路中电阻值越大的部分两端电压越大
D. 串联电路两端的电压等于各部分电路两端的电压之和

答案：
(1)C
(2)L2开路
(3)D

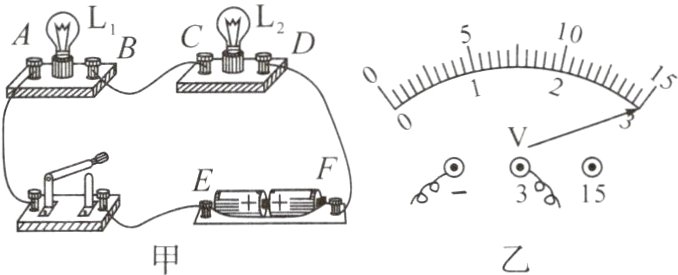

2. (2023·贵州中考)小明和小红用如图甲所示的电路探究“串联电路电压的规律”，用新干电池作为电源。
　　　　　　　　
(1)接线时，开关应处于________(选填“断开”或“闭合”)状态；小明检查电路时发现________(选填“电池”“开关”或“灯座”)安装错误。
(2)正确安装后，闭合开关，两灯均不发光，小明用电压表试接A、B接线柱，发现指针偏转情况如图乙所示，则可判断__________发生了断(开)路。
(3)排除故障后，小明选用两只小灯泡，只通过增加电池进行多次实验；小红仅更换小灯泡进行多次实验。他们将电压表接在不同位置进行测量，实验记录如下表。小明认为：在误差允许范围内，串联电路中各用电器两端电压相等且电压之和等于电源电压；小红认为：串联电路中各用电器两端电压之和等于电源电压。请判断谁的观点更具普遍性并说明理由：______________________________。

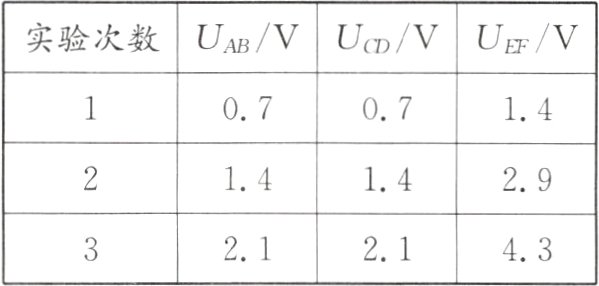

　小明实验记录：
　

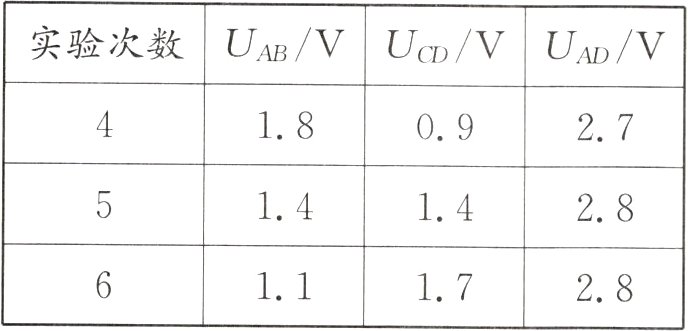

小红实验记录：
　　
　(4)对比两表，从小明的第______次实验记录发现，两人使用的电池数量相同，测得的电源电压却不相等。请你分析：两人所测电源电压的差值对应电路中哪些部分的电压？____________(用图中字母表示)。

答案：
(1)断开　电池
(2)灯L
(3)小红的结论更具普遍性，因为小红选用规格不相同的灯泡进行了多次实验
(4)2　DF、EA
