3. (2023.凉山州中考)小李利用以下器材探究“电流与电阻的关系”：学生电源、电流表(0~0.6A)、电压表(0~3V)、定值电阻(5Ω、10Ω、20Ω各一个)、开关、滑动变阻器和导线若干。
　　　　　　　
　

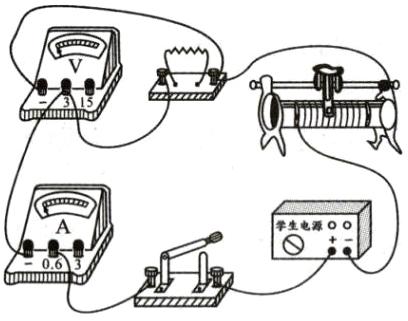

　(1)请根据图甲所示的电路图，用笔画线代替导线将图乙所示的实物连接成完整电路(连线不得交叉)。
　(2)连接电路时，开关应________(选填“断开”或“闭合”)，且应将滑动变阻器的滑片移到最______(选填“左”或“右”)端。

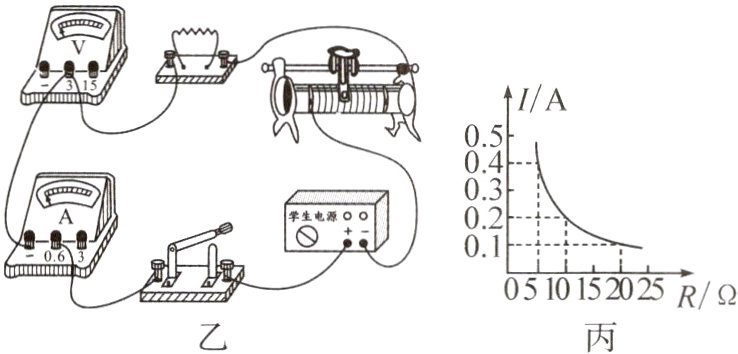

　(3)小李把学生电源调至6V，将定值电阻依次接入电路，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，得到图丙所示的电流I随电阻R变化的图像，由图像可以得出结论：电压一定时，电流与电阻成________(选填“正比”或“反比”)。
　(4)正确连接电路后，实验中小李发现电压表示数突然变大，电流表示数几乎为零，则可能是定值电阻出现________故障。
　(5)在图丙中，定值电阻的阻值为5Ω和20Ω时，滑动变阻器的电功率分别为P₁和P₂，则P₁:P₂ = ________。

答案：

(1)如图所示.

(2)断开
(3)反比
(4)开路
(5)4:1

4. (2023.龙东地区中考)在探究“电流与电阻关系”实验时，老师给小明提供了如下器材：电源(电压恒定为4.5V)、电流表、电压表、开关各一个，滑动变阻器甲“10Ω　2A”和滑动变阻器乙“20Ω　1A”各一个，定值电阻5Ω、10Ω、15Ω各一个，导线若干。

　(1)在连接电路时，开关必须处于________状态。

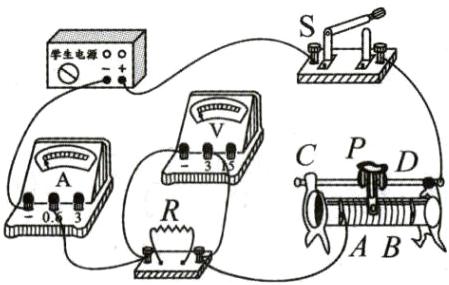

　(2)用笔画线代替导线，将图甲的实验电路连接完整(要求：滑动变阻器滑片P向左滑动时电流表示数变大，导线不允许交叉)。
　(3)正确连接电路后闭合开关，发现电流表有示数，无论怎样移动滑片P，电压表都无示数，则故障可能是______________________(答出一种情况即可)。

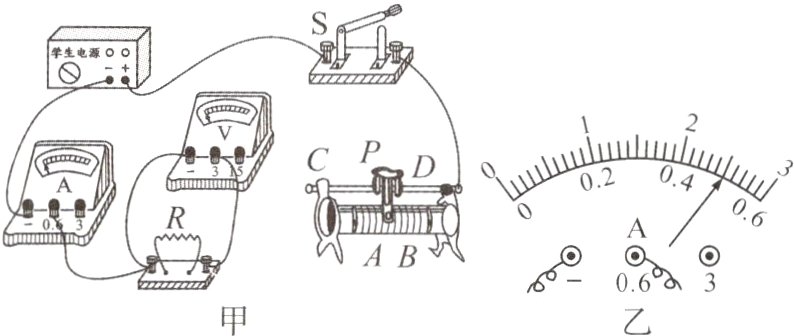

　(4)排除故障后，小明把5Ω的电阻接入电路中，移动滑片P到适当位置，读出电流表示数如图乙所示。正确记录后，小明又改用10Ω的电阻继续实验，闭合开关后，小明应将滑片P向______(选填“左”或“右”)移动至电压表示数为________V。
　(5)小明在实验中所选用的滑动变阻器应该是______(选填“甲”或“乙”)。
　(6)利用老师给的器材，还能完成的电学实验有：__________________(写出一个即可)。

答案：

(1)断开
(2)如图所示.

(3)电阻R短路(或电压表开路)
(4)右 2.5
(5)乙
(6)测量电阻的阻值
