9. 请你仔细观察并分析电路图，下列说法正确的是　　　　　　　　　　　　　　　(　　)

A. 两灯串联，两电压表示数相同
B. 两灯并联，两电压表示数不同
C. 两灯串联，两电压表示数不同
D. 两灯并联，两电压表示数相同

答案： C

10. (枣庄中考)小亮想探究“在温度一定的条件下，导体电阻与长度、横截面积的关系”。
他已选好代号为“a”的导体，他还应选用表中哪两个导体进行实验探究　　　　(　　)

A. b、c
B. c、e
C. c、d
D. b、e

答案： D

11. (2023.自贡中考)为了保护同学们的视力，自贡很多学校把教室里的日光灯更换成为LED护眼灯，教室里的9盏护眼灯的连接方式是______(选填“串”或“并”)联。如果打开护眼灯之后，老师又打开了教室中的多媒体设备，则教室电路中的总电流会________(选填“增大”“减小”或“不变”)。

答案： 并　增大

12. (2023.怀化中考)一节干电池的电压是______V，家庭电路中各用电器之间的连接方式是________(选填“串联”或“并联”)。

答案： 1.5　并联

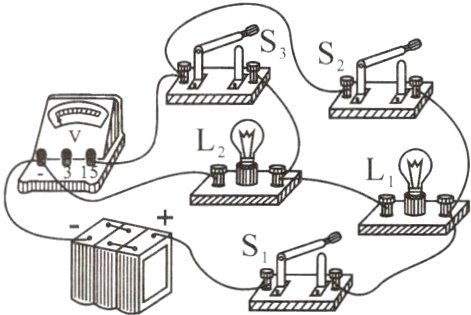

13. (2023.福建中考)如图所示，电源电压不变，灯L₁、L₂完全相同。闭合S₁，断开S₂、S₃，灯L₁、L₂是______联的。闭合S₁、S₂，断开S₃，电压表示数为U₁；闭合S₁、S₃，断开S₂，电压表
示数为U₂，则U₁:U₂=________。

答案： 串　2:1

14. (2023.吉林中考)电热毯的电阻丝断掉后不要将两个断头连接后继续使用，原因是接头处的电阻________，在电流相同时，由于电流的______效应会导致接头处温度过高产生安全隐患。

答案： 较大　热

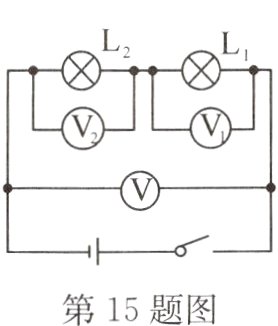

15. (2023.怀化中考)在如图所示的电路中，闭合开关后电压表V₁的示数为2.5V，电压表V₂的示数为4.5V，则电路的电源电压为______V，灯L₂两端的电压为____V。

答案： 4.5　2

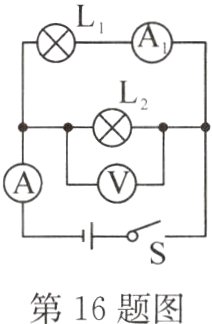

16. (2023.达州中考)如图所示，电源电压为3V，闭合开关S后，电流表A₁的示数为0.54A，电流表A₂的示数为0.2A，则通过小灯泡L₁的电流为________A，通过小灯泡L₂的电流为________A，电压表V的示数为____V。

答案： 0.2　0.34　3

17. (2023.雅安中考)小雅和同学进行“探究串联电路电压规律”的实验。所用器材有：电压恒为3V的电源，一个开关，两只灯泡(L₁和L₂)，两只相同电压表V₁和V₂(量程均为0~3V和0~15V)，导线若干。

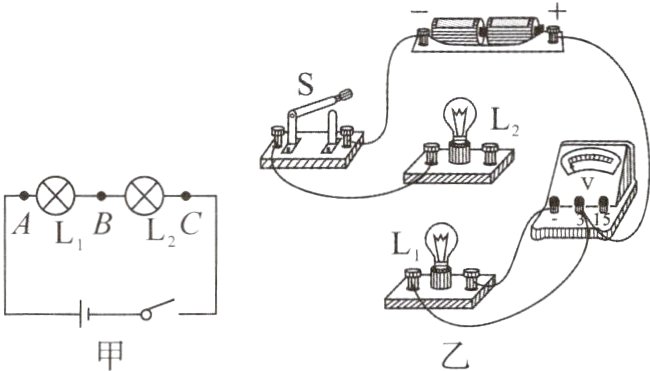

(1)他们按图甲所示的电路图连接电路，用一只电压表分别测AB、BC、AC间的电压。每次拆接电压表时，开关应处于________状态。
(2)为测量L₁两端的电压，请在图乙中用笔画线代替导线将实物图连接完整。
(3)具有创新精神的小雅决定改进实验。她按照图丙所示的电路图连接好电路，闭合开关，发现电压表V₁和V₂的指针偏转角度相同，则可能的原因是电压表________(选填“V₁”或“V₂”)的量程选大了，此时电压表V₁和V₂的示数分别为________V 和______V。
(4)解决问题后，小雅同学测出了AB间和AC间的电压，为了测量BC间的电压，断开开关，接下来可以______(填字母序号)。
A. 保持B接线不动，将电压表V₁连线由A改接到C
B. 保持C接线不动，将电压表V₂连线由A 改接到B
(5)为了得到更普遍的规律，下列操作最合理的是______(填字母序号)。
A. 将灯泡L₁和L₂互换位置进行多次测量
B. 换用不同规格的灯泡进行多次测量
(6)分析AB、BC、AC间的电压关系，得出结论：在串联电路中，各部分电路电压之和等于总电压。

答案：

(1) 断开
(2) 如图所示.

(3)V2　0.6　3
(4)B
(5)B
