《2025年我的作业九年级物理下册教科版》

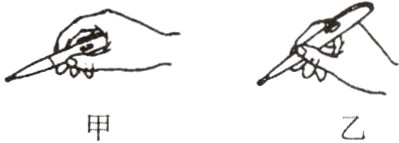

8. 如图所示，正确使用验电笔的方法是图______,若笔尖接触被测导线时管发光，则被测导线是______线;若通过验电笔的是交流电,氖管______极发光;若是直流电,则______极发光.(后两空均选填“一”或“两”)

答案： 甲　相　两　一

9. 在使用家用电器时，下列说法错误的是　　　　　　　　　　　　　　　(　　)
A. 洗衣机使用三孔插座能防止人触电
B. 电冰箱紧贴墙壁放置不利于散热
C. 电视机处于待机状态不消耗电能
D. 电饭锅的插头沾水后接入电路中易发生短路

答案： C

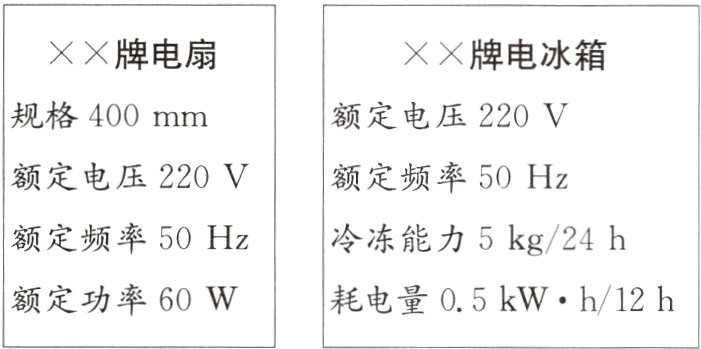

10. 某同学观察到如图所示的两种家用电器的铭牌,根据铭牌上提供的信息，判断在 12 个小时内正常使用的电冰箱与连续运转的电风扇消耗电能的情况是　　　　　(　　)

A. 电冰箱比电风扇多
B. 电风扇比电冰箱多
C. 电冰箱与电风扇一样多
D. 电冰箱比电风扇可能多,也可能少

答案： B

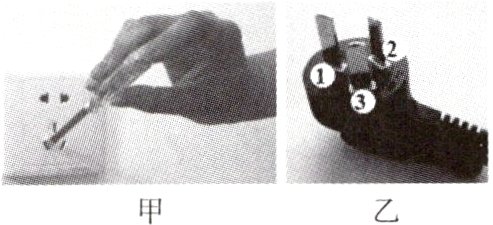

11. 如图甲所示，小丽把完好的验电笔插入连接正确的有电三孔插座中时，操作规范但验电笔的氖管不发光,是因为验电笔接触________了.小丽家电脑的三脚插头如图乙所示,则插头的 3 号脚应接________.
(均选填“火线”“零线”或“地线”)

答案： 零线　火线

12. 小明将电水壶连接在如图的三孔插座上，电水壶正常工作，同时电水壶金属外壳与__________相连;
此时将台灯连接在图中的两孔插座上,闭合开关后灯不亮，原因是______________________.

答案： 接地线；台灯所在的支路发生了开路

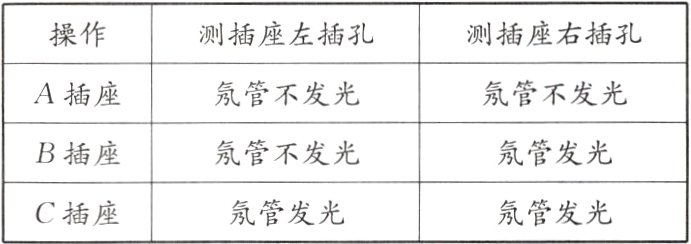

13. 下面是小王在练习使用验电笔的实验探究中的记录，已知验电笔正常，操作无错误，请你和他一起分析.

(1)实验所用三个插座中正常的是________.
(2)分析其余异常插座的故障或安装错误的可能原因:①__________________________;②______________________________.

答案：
(1)B插座　
(2)①A插座，可能原因是火线开路；②C插座，可能原因是零线开路

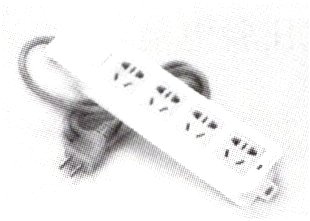

14. 小明家买了一台“220V　1500W”的热水器，由于安装的位置离固定插座太远，便到商店买了标有“220V 6A”字样的插座、标有“220V　10A”字样的插头以及导线，组装了一个多孔的移动插座(如图所示).请问:

(1)这台热水器与其他家用电器之间的连接方式是________.
(2)从安全用电的角度指出这个移动插座存在问题的两个地方并说明原因:
①______________________________;②______________________________.

答案：
(1)并联　
(2)①插座：允许通过的电流小于热水器正常工作的电流；②插头：两脚插头没有接地线
