《2025年我的作业九年级物理下册教科版》

3. (2023·包头中考)同学们利用如图所示的电路研究“并联电路中干路电流与各支路电流的关系”
　　　　　　
　(1)连接电路，闭合开关，发现小灯泡L₁亮、L₂不亮，故障原因可能是________________。

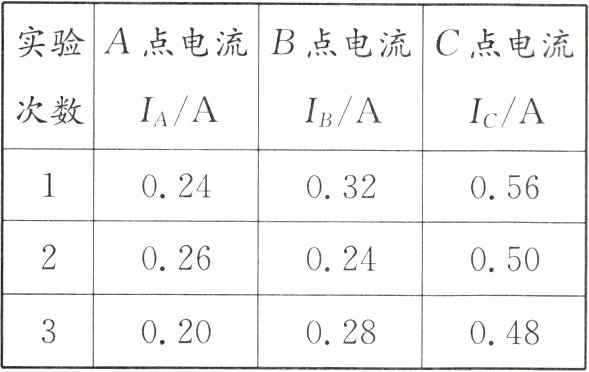

　(2)排除故障后，用电流表分别测出A、B、C三点的电流Iₐ、Iᵦ、Ic，更换规格________(选填“相同”或“不同”)的小灯泡多次实验，数据记录在表格中。
　　　
　(3)分析数据得出结论：__________________.

答案：
(1)L2开路(或L2所在支路开路等)
(2)不同
(3)并联电路中，干路电流等于各支路电流之和(或Ic = IA + IB)

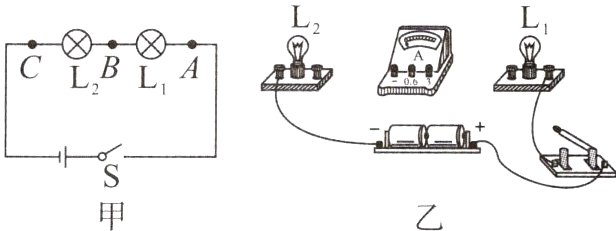

4. 如图所示，在“探究串联电路中的电流规律”的实验中，郭老师给小兰同学提供了几个规格不同的小灯泡(带灯座)：“2.2V　0.3A”(两个)、“2.5V　0.3A”(两个)和“3.8V 0.3A”(一个)。
　　
　(1)请在图乙中用笔画线代替导线，连接好测量图甲中的B处电流的实际电路。
　(2)实验操作中，每次在变更电路(改变电流表串接的位置)前，都要先____________，这是为了实验更安全；实验操作中，应通过____来实现多组数据的测量。

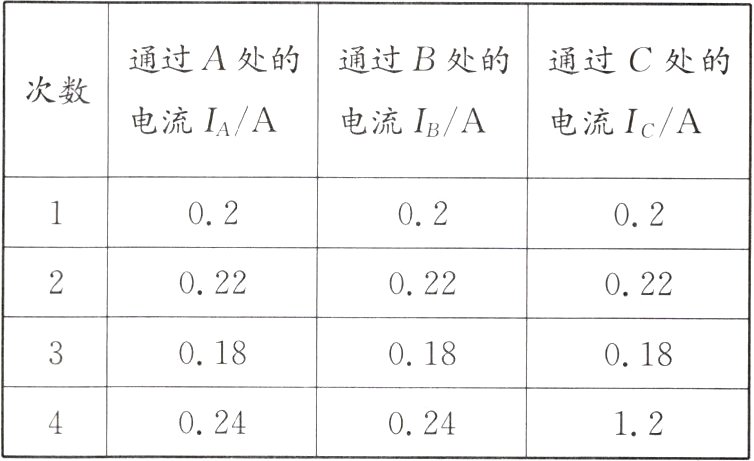

　(3)实验得到的数据如下表，其中“1.2A”是电流表的示数读错了，其读错的原因可能是______________________________；本实验的正确结论应该是______________________。
　
　(4)(多选)很多实验都要进行多组数据的测量，其目的有的是求平均值减小误差，有的是寻找普遍规律。下列实验中，多次测量的目的与本实验相同的是________(填字母)。
A. 伏安法测量定值电阻的阻值
B. 灯泡亮度与实际功率的关系
C. 探究杠杆平衡条件
D. 探究水沸腾时温度变化的特点

答案：

(1)如图所示.

(2)断开开关　更换不同的小灯泡
(3)用的小量程，按大量程读数了　串联电路中电流处处相等
(4)BCD
