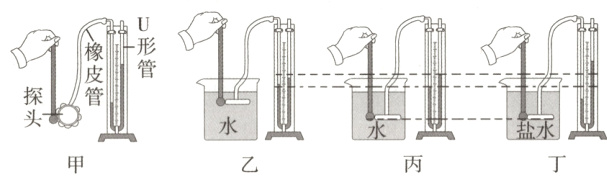

7. (2024·济南莱芜实验中学模拟)我国研制的“海斗一号”全海深自主遥控潜水器取得世界级成果，刷新了我国潜水器最大下潜深度纪录.我国的科技进步激发了小明同学探究液体内部压强的兴趣，他的实验过程如图所示.
　
(1)使用前用手指按压探头上的橡皮膜，观察到U形管中液面发生明显变化，说明该装置________(选填“漏气”或“不漏气”).若实验前，U形管两侧液面出现高度差，接下来应该进行的操作是________(填字母).
A. 将橡皮管拔下来，重新安装
B. 反复按压探头上的橡皮膜
C. 直接使用，进行实验
(2)为了使实验现象更明显，压强计探头上的橡皮膜应选较________(选填“厚”或“薄”)的；在U形管中注入________(选填“有色”或“无色”)液体，以便于观察.
(3)实验过程中记录的部分数据如下表所示.
　 　
①请你根据实验数据将U形管两侧液面的高度差与水的深度的关系图像补充完整.
②分析数据及图像，可得出结论：同种液体内部的压强与液体的深度成________.
(4)要探究液体的压强与液体的密度是否有关，应选择图中的________两图进行对比.

答案：

(1)不漏气　A
(2)薄　有色
(3)①如图所示

②正比
(4)丙、丁　[解析]
(1)使用前用手指按压探头上的橡皮膜，观察到U形管中液面发生明显变化，说明该装置不漏气.若实验前，U形管两侧液面出现高度差，接下来应该进行的操作是将橡皮管拔下来，重新安装，使U形管两侧液面相平，A符合题意，B、C不符合题意.
(2)较薄的橡皮膜容易发生形变，为了使实验现象更明显，压强计探头上的橡皮膜应选较薄的；为了与空气形成对比，应在U形管中注入有色液体，以便于观察.
(4)要探究液体的压强与液体的密度是否有关，应使探头在液体中的深度相同，改变液体密度，则应选择图中的丙、丁两图进行对比.
