《2025年海淀单元测试AB卷八年级物理下册沪粤版》

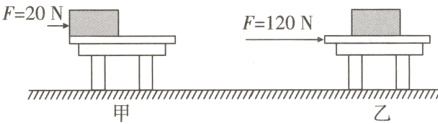

15. 小金用 20 N 的水平推力把图甲中纸箱匀速推往桌面中央,桌子始终保持静止;小金再用 120 N 的水平推力将桌子沿水平方向匀速推动,纸箱在桌面上没有发生滑动,如图乙所示.回答下列问题.
(1)图甲中地面对桌子的摩擦力方向是________.
(2)图乙中纸箱受到的摩擦力大小是________ N.

答案：
(1)水平向左
(2)0

16. (6 分)
(1)竖直方向匀速下落的雨滴如图所示.请你在图中画出雨滴所受力的示意图.

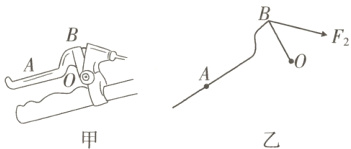

(2)图甲是自行车的前刹车闸,其中 ABO 部分可视为一种杠杆,其简化示意图如图乙所示,O 为支点,F2 为阻力,请在图乙中画出:
①作用在 A 点的最小动力 F1 及其力臂 L1.
②阻力 F2 的力臂 L2.

答案：

(1)如图所示.

(2)如图所示

17. (12 分)小明利用杠杆做了以下实验,实验时使用的每个钩码的质量均相等,杠杆上相邻刻度线间的距离相等,请回答下列问题.

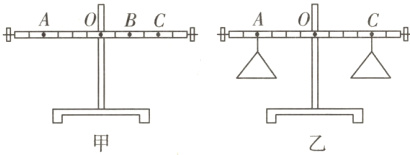

(1)将杠杆中点置于支架上,当杠杆静止时,发现杠杆的左端下沉,若想使杠杆在水平位置平衡,应将杠杆的平衡螺母向________调节.如图甲所示,杠杆在水平位置平衡后,在 A 点悬挂 2 个钩码,要使杠杆在水平位置再次平衡,需在 B 点悬挂________个钩码;之后在 A、B 两点再各增加 1 个钩码,杠杆将________(选填“不动”“顺时针旋转”或“逆时针旋转”).
(2)如图乙所示,小明在 A、C 两点分别悬挂等重的载物盘,制作了一个天平,左盘盛放物体,右盘加减砝码,此天平是利用了哪一类杠杆制作而成的? ________.
(3)小明正确使用自制天平称量物体质量时:
①假如支点 O 因某种原因向右偏移,则测量值________(选填“大于”“等于”或“小于”)真实值.
②假如砝码因生锈等原因质量增大,则测量值________(选填“大于”“等于”或“小于”)真实值.

答案：
(1)右 4 逆时针旋转
(2)等臂杠杆
(3)①大于 ②小于
