《2025年海淀单元测试AB卷八年级物理下册沪粤版》

三、作图题（6分）
19. （3分）（2024·山西中考）杂技在我国历史悠久，是力量与柔韧完美结合的传统艺术. 如图甲所示是杂技演员正在表演的情景. 请你在图乙中画出演员A被托举且静止时受力的示意图.

答案：
如图所示.
　　　　　　　　　　

20. （3分）在图中，画出F1的动力臂L1和L2对应的阻力F2.

答案：
如图所示.
　　　　　　　　

21. (9分)在“探究弹簧的伸长量与哪些因素有关”的实验中：
(1)小明为了探究“弹簧的伸长量与弹簧自身因素”的关系，他在实验过程中应控制不变的量是________(填字母).
A. 弹簧长度
B. 弹簧材料
C. 弹簧的伸长量
D. 拉力
(2)小华在“探究弹簧的伸长量与拉力的关系”实验中，她将弹簧竖直悬挂让其自然下垂，测出其自然长度，在其下端竖直向下施加拉力F，实验过程是在弹簧的弹性限度内进行的，并根据记录的拉力F与弹簧的伸长量x作出了F - x图像(如图所示).
①由图像可知，该弹簧受到的拉力每增加1 N，弹簧的伸长量增加________ cm.
②该图像不过原点的原因是______________________________.

答案：
(1)D
(2)①0.5 ②弹簧自身有重力

22. (16分)小刚发现汽车在柏油马路上容易停下来，而在冰雪路面上不容易停下来.

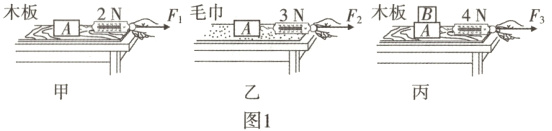

(1)由此小刚猜想：滑动摩擦力的大小可能与________________有关. 于是小刚利用长木板、毛巾、装有沙子的纸盒A、长方体物块B，以及弹簧测力计做了如图1所示的实验.

(2)实验时用弹簧测力计水平拉动纸盒A，使其做________运动.
(3)小刚通过比较图1中的________两图的弹簧测力计示数，可以验证他的猜想.

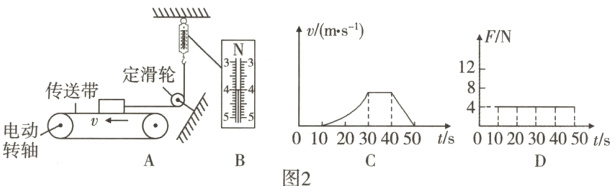

(4)小刚还发现，汽车速度越快，越不容易停下来. 他想探究“滑动摩擦力大小与物体运动速度”的关系. 由此，他改进探究实验的装置，如图2 A所示，电动传送带做速度大小为v的匀速运动，当木块相对于地面静止时，木块相对于传送带的速度大小为________，弹簧测力计的示数如图2 B所示.(忽略滑轮的摩擦)

①木块相对于地面静止时，木块受到的摩擦力大小为________ N，其方向为________.
②小刚改变传送带速度，根据实验数据绘制的速度与时间(v - t)和拉力与时间(F - t)的关系图像，如图2 C、D所示，分析图像可知，滑动摩擦力的大小与物体运动速度的大小________(选填“有关”或“无关”)，理由是______________________________.

答案：
(1)接触面的粗糙程度
(2)匀速直线
(3)甲、乙
(4)v
①4 水平向左 ②无关 滑动摩擦力的大小只与接触面的粗糙程度和压力大小有关 [解析]
(1)由题可知，柏油马路与冰雪路面的粗糙程度不同，故可猜想到滑动摩擦力的大小可能与接触面的粗糙程度有关.
(2)实验时用弹簧测力计水平拉动纸盒A，使其做匀速直线运动.
(3)要探究滑动摩擦力的大小和接触面粗糙程度的关系，需要控制压力的大小不变，改变接触面的粗糙程度，由图1三幅图中可知甲、乙符合要求.
(4)①木块相对于地面静止时，木块在水平方向上受到水平向右绳子的拉力、水平向左的摩擦力的作用，这两个力是一对平衡力，大小相等，由图2 B可知，弹簧测力计的分度值为0.1 N，示数为4 N，所以此时木块受到的摩擦力大小为4 N. ②滑动摩擦力的大小只与接触面的粗糙程度和压力大小有关，所以滑动摩擦力的大小与物体运动速度的大小无关

五、综合应用题（12分）
23. （12分）杆秤是从我国古代沿用至今的称量工具，如图是小明制作的杆秤示意图，使用时，将待称物体挂在秤钩上，用手提B或C（相当于支点）处的秤纽，移动秤砣在秤杆上的位置D，使秤杆达到水平平衡时可读出待称物体的质量，此秤最大称量是10 kg，秤砣最远可移至E点. 秤杆和秤钩的质量忽略不计，AB、BC、BE的长度如图所示，求：
（1）提起哪处的秤纽，此秤的称量更大？
（2）秤砣质量为多少？
（3）当提起C处秤纽称一袋质量为2 kg的荔枝时，D与C之间的距离为多少？

答案： 解：
(1)根据杠杆的平衡条件可知，当提起B处秤纽、秤砣在E点时，A点所挂最大物重$G_{A}=\frac{G_{秤砣}·BE}{AB}$；当提起C处秤纽、秤砣在E点时，A点所挂最大物重$G_{A}'=\frac{G_{秤砣}·CE}{AC}$. 因为$BE＞CE、AB＜AC$，可得$G_{A}＞G_{A}'$，即提起B处秤纽时，此秤的称量更大.
(2)由
(1)可知，当提起B处秤纽、秤砣挂在E点、A点秤钩挂着质量为10 kg的物体时，秤杆可以在水平位置平衡，有$G_{A}·AB = G_{秤砣}·BE$，由$G = mg$可得，$m_{A}g·AB = m_{秤砣}g·BE$，则$m_{秤砣}=\frac{m_{A}·AB}{BE}=\frac{10 kg×0.02 m}{0.5 m}=0.4 kg$.
(3)当提起C处秤纽称一袋质量为2 kg的荔枝时，阻力臂$AC = AB + BC = 0.02 m + 0.03 m = 0.05 m$，根据杠杆的平衡条件可得，$G_{荔枝}·AC = G_{秤砣}·CD$，即$m_{荔枝}g·AC = m_{秤砣}g·CD$，则$CD=\frac{m_{荔枝}·AC}{m_{秤砣}}=\frac{2 kg×0.05 m}{0.4 kg}=0.25 m$.
