《2025年海淀单元测试AB卷八年级物理下册沪粤版》

15. 如图所示,小明用双手握住轻质笔杆(笔杆粗糙),其中右手向右滑动,左手不动,试作出笔杆对两只手的摩擦力示意图.

答案：
如图所示.

(图中为一棒，左右两侧分别受到摩擦力f1、f2，棒有向右的速度v)

16. 如图所示,用细线把一个小球悬挂起来,将小球拉到位置A,松开手后小球在A、B、C点之间来回摆动. 画出小球在位置A时的受力示意图.

答案：
如图所示.

(图中为一摆球，受到重力G和拉力F拉)

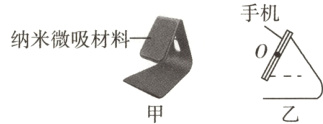

17. (2024·凉山州中考)科技的发展正在不断地改变着我们的生活,如图甲所示是一款手机支架,其表面采用了纳米微吸材料,用手触碰无粘感,接触到平整光滑的硬质物体时会牢牢吸附在物体上,如图乙是手机静止吸附在支架上的侧视图,请在图乙中画出手机的受力示意图.

答案：
如图所示.

(图中为一手机放在斜面上，受到重力G和支持力F)

18. 如图所示,物块沿斜面向上滑,请画出物块对斜面的压力F、物块受到的摩擦力f和重力G的示意图.

答案：
如图所示.

(图中为一物体在斜面上向下滑，受到重力G、支持力F和沿斜面向上的摩擦力f，物体有沿斜面向下的速度v)

19. (2024·扬州中考)如图所示,请画出篮球撞击篮板时所受重力G以及对篮板压力F的示意图.

答案：
如图所示.

(图中为一物体，受到重力G和水平向右的力F)
