《2025年黄冈金牌之路练闯考九年级物理下册北师大版》

27. 图甲为研究并联电路电流规律的实验电路图。
　　　
　(1)若要测量干路电流，则电流表应串联在甲图中的________(选填“A”“B”或“C”)处。
　(2)若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示。调整正确后闭合开关，发现指针又偏向图乙位置，其原因是__________________________。
　(3)纠正(2)中错误后，测出A、B、C三处的电流值如下表所示。由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。这个实验在设计方案上还存在的不足之处是：__________________(写出一条)。
　　

答案：
(1)C　
(2)电流表正、负接线柱接反了　
(3)选两个同一规格的小灯泡太特殊，只测量一次就得到实验结论不具有普遍性

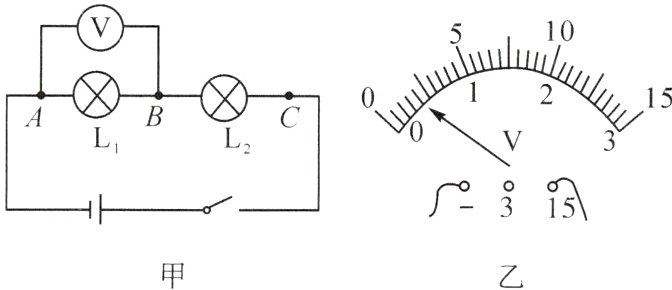

28. “探究串联电路的电压关系”的实验电路如图甲所示。
　　
　(1)为了使探究得出的结论具有普遍意义，L1、L2应该选择__________(选填“相同”或“不相同”)的小灯泡。
　(2)小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该______________________。
　(3)测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间。小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。小聪的办法是否正确？答：__________________。

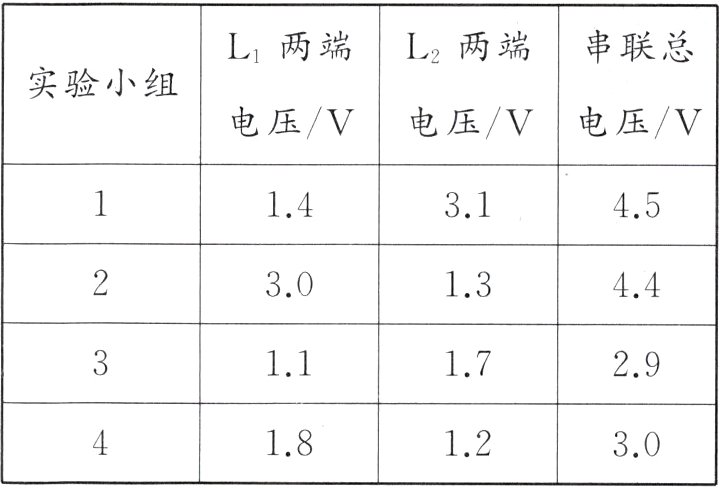

(4)测量完成后，进行小组交流讨论，下表选录了四个小组的数据，你认为这些数据是否合理，请说明理由。答：__________________

答案：
(1)不相同　
(2)断开开关，换用小量程，重做实验　
(3)不正确　
(4)合理，因为实验存在误差

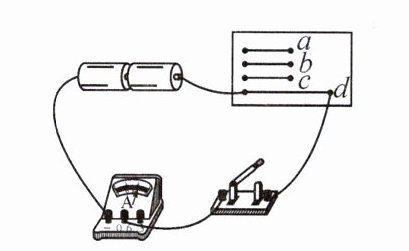

29. 某实验小组利用如图所示的电路探究“影响导体电阻大小的因素”的实验，将a、b、c、d四段导体分别接入电路，经过测量，得到下表所示数据。

　　
　　　(1)实验中，通过比较电路中________的大小，判断导体电阻的大小。
　　　(2)为探究导体电阻与导体材料的关系，应控制________和________相同，材料不同的导体进行实验。
　　　(3)选取导体__________(填导体代号)对比可知：导体电阻大小与导体横截面积有关。

答案：
(1)电流(或电流表示数)　
(2)长度　横截面积　
(3)b、c
