《2025年黄冈金牌之路练闯考九年级物理下册北师大版》

1. 常见的家庭电路的组成:进户线、__________、保护设备、用电器、导线等。

答案： 电能表、总开关

2. 进户线的一根是火线，另一根是____线，它们之间有________V的电压。

答案： 零、220

3. 电能表安装在__________线之后，用来度量家庭消耗电能的多少;总开关安装在____________之后，用以控制__________________;总开关及保险设备内装有____________________，以确保安全用电。

答案： 进户、电能表、整个家庭电路、熔丝(保险丝)

4. 用电器和插座都______联在火线和零线之间。控制灯泡的开关应________联接在火线和灯泡之间。

答案： 并、串

5. 家庭电路的保险装置有保险丝(熔丝)和空气开关。熔丝是由电阻率________、熔点______的________合金材料制成的。当电路中电流过大时，熔丝能______________切断电源，起到保护作用。

答案： 大、低、铅锑、自动熔断

1. 在家庭电路中，从进户开始要顺次安装下列元器件再装用电器，其先后次序正确的是(　　　)
A. 电能表、保险装置、总开关
B. 电能表、总开关、保险装置
C. 保险装置、电能表、总开关
D. 总开关、电能表、保险装置

答案： B

2. 关于家庭电路，下列说法中正确的是(　　　)
A. 家用电器的金属外壳可以不接地
B. 电能表是测量用电器总电流的仪表
C. 保险盒装在火线或零线上的作用是一样的
D. 在家庭电路中，各用电器之间是并联关系

答案： D

3. 如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是(　　　)

A. 三脚插头的三个脚一样长
B. 插孔E是用来接零线的
C. 插孔L是用来接零线的
D. 标有“E”的插脚能保证插入插座时，确保用电器外壳先接地

答案： D

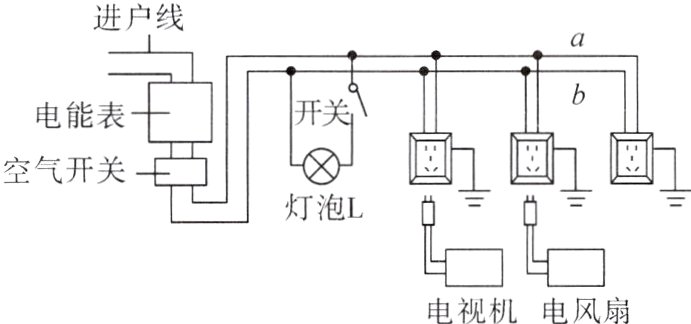

4. 如图所示为家庭电路的简化电路图，若该电路中各处的连接都是正确的，则关于该家庭电路下列说法中正确的是(　　　)

A. 电能表是测量家庭电路中用电器总功率的仪表
B. a线是零线，b线是火线
C. 开关是串联在火线与灯泡L之间的
D. 电视机与电风扇是串联在电路中的

答案： C

5. 现要安装“220V　25W”的灯泡25只，应选择的保险丝规格是(　　　)
A. 熔断电流为3A的保险丝
B. 额定电流为3A的保险丝
C. 熔断电流为5A的保险丝
D. 额定电流为5A的保险丝

答案： B

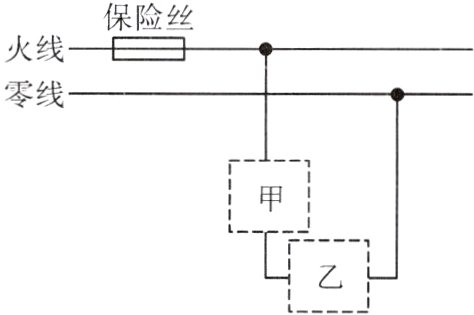

6. 某家庭电路的部分电路如图所示,其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是(　　　)

A. 火线上的保险丝应该改装到零线上
B. 甲处应装用电器，乙处应装开关
C. 当用电器功率增大时，通过保险丝的电流就增大
D. 当保险丝熔断后,可以用铜丝代替

答案： C

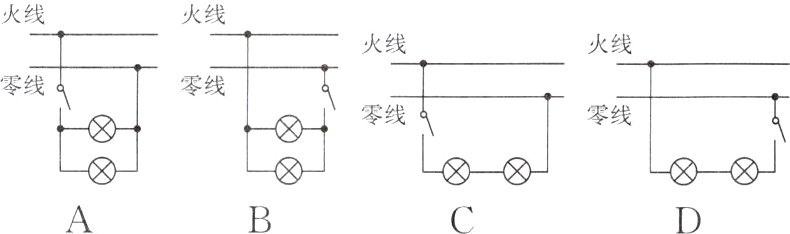

7. 如图所示，教室内两盏日光灯由一个开关控制，下列电路中能反映它们正确连接的是(　　　)

答案： A
