《2025年黄冈金牌之路练闯考九年级物理下册北师大版》

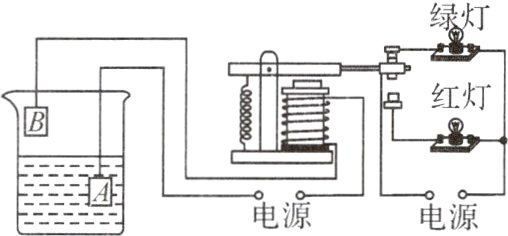

8. 如图所示是一种水位自动报警器的原理图，在它身上运用了许多物理知识，下面是小丽所找到的一些知识点，其中正确的是(　　　)

A. 金属块A要受到浮力，且遵循阿基米德原理
B. 电磁继电器中的电磁铁运用了电流热效应
C. 报警时，小灯泡发光，将光能转化为电能
D. 电磁继电器的衔铁部分是个滑轮

答案： A

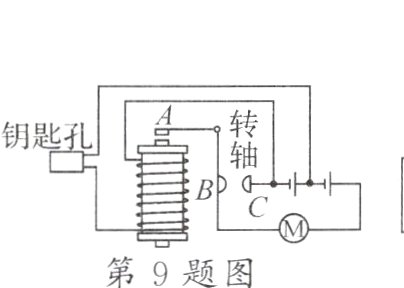

9. 如图是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时，电磁铁得到磁性，此时电磁铁上端为__________极，触点B与C__________(选填“接通”或“断开”)，汽车启动。

答案： N(北)、接通

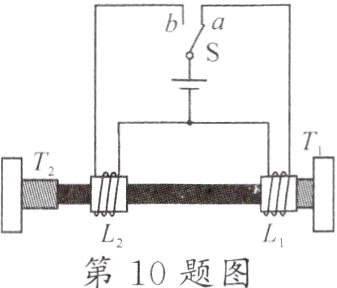

10. 如图是公共汽车上用电磁阀控制车门开、关的工作电路图。L₁、L₂是固定的电磁线圈，衔铁T₁、T₂通过横杆相连并可左右移动，带动传动装置使车门开启或关闭。S接通触点b时，线圈________(选填“L₁”或“L₂”)具有磁性，吸引衔铁使横杆向__________(选填“左”或“右”)运动，带动传动装置关闭车门。

答案： L2、右

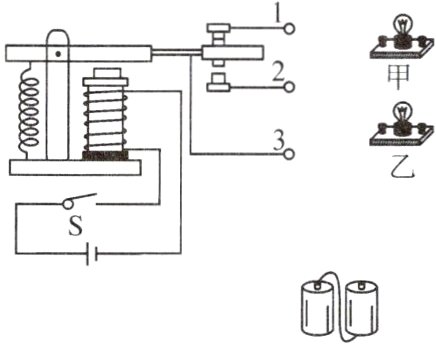

11. 连接如图所示的电路，使控制电路上S断开时甲灯亮，S闭合时乙灯亮。

答案：
如图所示

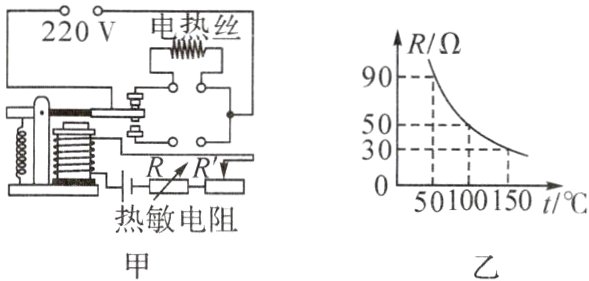

12. 如图甲所示为一恒温箱温控电路，包括工作电路和控制电路两部分。R为热敏电阻(置于恒温箱内)，阻值随温度变化的关系如图乙所示。恒温箱温控电路工作原理是:加热过程中，恒温箱温度升高到一定值时，控制电路中电流会达到一定值，继电器的衔铁被吸合，工作电路停止加热。
(1) 图中所示状态，电路处于加热还是未加热？
(2) 恒温箱的温度为100℃时，继电器线圈中的电流达到20mA，衔铁被吸合，此时热敏电阻R消耗的功率是多少？
(3) 电阻R'有什么作用？

答案：
(1)加热
(2)恒温箱温度为100℃时，R = 50Ω，则热敏电阻R消耗的功率P = I²R = (0.02A)²×50Ω = 0.02W。
(3)保护电路；调节温控箱的控制温度。
