《2025年黄冈金牌之路练闯考九年级物理下册北师大版》

1.小明利用电能表(如图所示)和停表测量一灯泡工作的电功率。
　(1)测量原理是__________。
　(2)他关闭其他用电器，将该灯单独接入220V的测量电路，设计了以下三种测量方案:
　　方案一:测量出电能表显示消耗1kW·h电能所用的时间t;
　　方案二:测量出1min时间内电能表转盘转过的圈数n;
　　方案三:测量出电能表转盘转过1圈所用时间t。
　　①若使用方案二,小明计算额定功率的关系式:P=______(用数字和n表示，单位:W)。
　　②比较三种方案，最可行的是方案______。
　　　 　　

答案：
(1)P = $\frac{W}{t}$　
(2)①30n　②三

2.在用伏安法测量标有“2.5V”小灯泡额定功率的实验中，小明发现电流表损坏，其他元件完好。

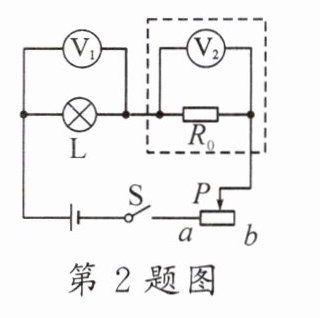

　(1)小明用已有的器材、5Ω的电阻R₀和另一只电压表，设计了如图所示电路图。其中虚线框内的元件组合体相当于__________。
　(2)小明进行了如下实验，请补充完整:
　　①连接好电路，将滑动变阻器连入电路的阻值调到________;
　　②闭合开关，移动滑片，使小灯泡L两端的电压为______V;
　　③再读出R₀两端的电压为1.5V。
　(3)若实验操作正确，则小灯泡的额定功率为________W。

答案：
(1)电流表　
(2)①最大　②2.5　
(3)0.75

3.在“测量小灯泡的电功率”的实验中，实验室提供如下器材:电源(电压恒为6V)、电压表和电流表各一个、额定电压为2.5V的待测小灯泡L (电阻约为10Ω)、滑动变阻器两个(R甲:“10Ω　1A";R乙:“50Ω　0.5A")、开关S、导线若干。
　　　　　　
　(1)该实验的原理是P=______。
　(2)实验中，应选用的滑动变阻器是________(选填“R甲”或“R乙”)。

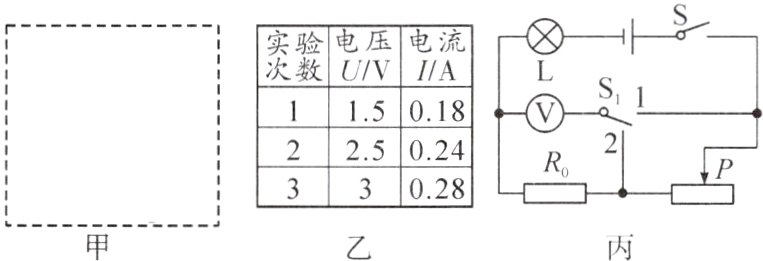

　(3)选用滑动变阻器后，请你根据以上器材设计一个测量小灯泡电功率的实验电路图，并画在图甲的虚线框内。
　(4)某小组在实验中记录了3组小灯泡的电流随电压变化的数据，如乙表所示，完成实验后小组进一步求得该小灯泡正常发光时的电阻为________Ω。(保留到小数点后一位)
　(5)另一小组实验时，发现电流表已经损坏，为了测出该小灯泡的额定功率,小组在实验室选了一个10Ω的电阻R₀和一个单刀双掷开关，设计了如图丙所示的电路，所用电压表的量程为0~15V,请将以下实验步骤补充完整:
　　①检查电路无误后，闭合开关S，将开关S₁拨至“1”,调节滑动变阻器滑片，直至电压表的示数为__________;
　　②滑片不动,再将开关S₁拨至“2”,读出电压表的示数为U₀;
　　③小灯泡的额定功率:P额=__________(用U额、U₀、R₀表示)。

答案：

(1)UI　
(2)R₀　
(3)如图所示
　　　　　　　　　　　　　
(4)10.4　
(5)①3.5V　③U额$\frac{U_0}{R_0}$
