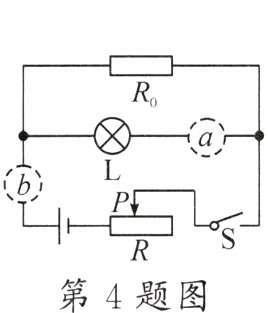

4.小刚在“测量小灯泡电功率”实验中，发现电压表损坏，他找来一只阻值为R₀的定值电阻,设计了如图所示的电路，也可测出小灯泡的额定功率。主要的操作步骤如下:
　(1)把电流表接在a处,闭合开关,调节滑片P，使电流表的示数为I额;
　(2)保持滑片P的位置不变，断开开关，把电流表接在b处，闭合开关，读出电流表的示数为I;
　(3)计算得出小灯泡的额定功率:P额=__________________(用R₀、I额、I表示)。
　　　 　　

答案：
(3)(I - I额)R₀I额

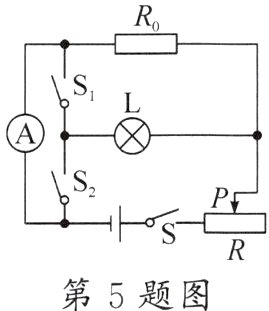

5.为了测量额定电压为U₀的小灯泡的额定功率，同组的小玲设计了如图所示的电路(R₀为已知阻值的定值电阻,R为滑动变阻器),实验操作如下:
　(1)闭合开关S和S₂,断开开关S₁，移动滑动变阻器滑片P，使电流表示数为________时小灯泡恰好正常发光;
　(2)保持变阻器滑片P位置不变,闭合开关S和S₁,断开开关S₂，记下电流表示数为I;
　(3)小灯泡L的额定功率:P额=______________。
　　(以上两空均选用U₀、R₀和I表示)
　　　

答案：
(1)$\frac{U_0}{R_0}$　
(3)U₀×(1 - $\frac{U_0}{R_0}$)

6.在“测量小灯泡的电功率”的实验中,已知小灯泡的额定电压为2.5V。
　　
　　
(1)实验电路图如图1所示，则______(选填“甲”或“乙”)表是电压表。
(2)请用笔画线代替导线，把如图2所示的实物电路补充完整。
(3)连接好电路，闭合开关，发现小灯泡不亮，电流表无示数，电压表的示数接近3V,造成这一现象的原因可能是______(选填序号)。
　①小灯泡短路
　②小灯泡断路
　③滑动变阻器短路
　④滑动变阻器断路

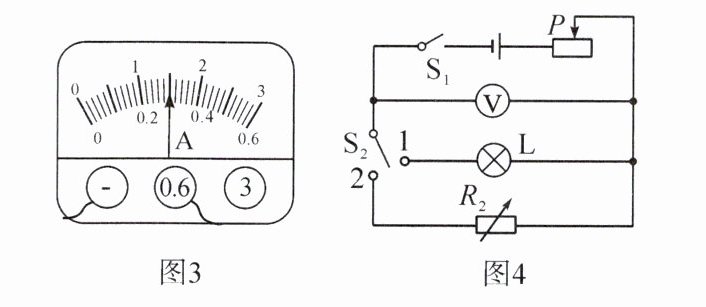

(4)排除故障后，闭合开关，移动滑动变阻器的滑片P到某处，电压表的示数为2.2V,要测量小灯泡的额定功率,应将滑片P向______(选填“A”或“B”)端移动。当小灯泡正常发光时，电流表的示数如图3所示，则小灯泡的额定功率是________
(5)小华在没有电流表的情况下，利用电压表和电阻箱，设计了如图4所示的实验电路来测量该小灯泡的额定功率。实验步骤如下:
　①闭合开关S，将开关S₂扳向1位置,调节滑动变阻器使电压表的示数为______V;
　②将开关S₂扳向2位置，保持滑动变阻器的阻值不变，调节____________的阻值,使电压表的示数与①中的相同，此时R₂的阻值为R₀;
　③小灯泡的额定功率:P额=__________(用已知量和测量量表示)。

答案：

(1)乙　
(2)如图所示
　　　　　　　　　
(3)②　
(4)A　0.75　
(5)①2.5　②电阻箱　③$\frac{(2.5V)}{R_0}$
