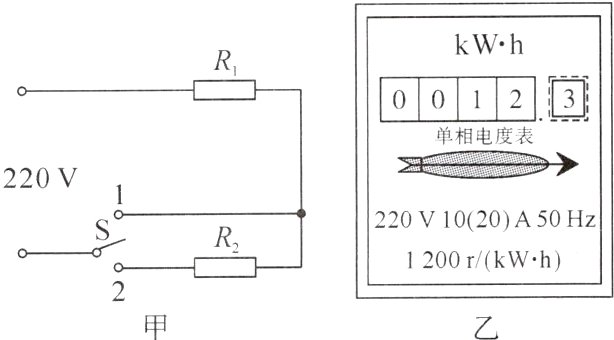

11. 如图甲所示是某家用电热壶“加热”和“保温”两个挡位的简化电路。电热丝的阻值R₁ = 48.4Ω，R₂ = 435.6Ω。小明为测量电热壶的实际电功率，他把家中的其他用电器都与电源断开，仅让电热壶工作，如图乙所示的电能表在1min内转盘转动了16转[不计热量损失，已知水的比热容c = 4.2×10³J/(kg·℃)]。下列说法正确的是(　　　)

A. 电热壶的正常加热功率为100W
B. 开关S接“2”时，电热壶为“加热”挡位
C. 测量时电热壶的实际加热功率为800W
D. 电热壶将1kg的水从25℃加热到75℃，需要正常工作2100s

答案： C

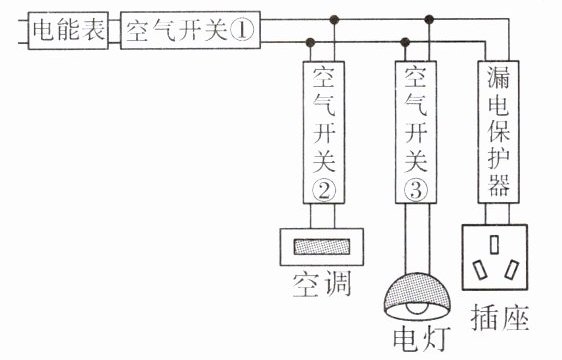

12. 如图所示是某住宅户内配电系统的方框图，结合方框图的场景，下列分析正确的是(　　　)


A. 空气开关①跳闸时，电路一定发生了短路
B. 空调电流过大时，漏电保护器会迅速切断电流
C. 若空调正常工作，插座中有两孔使试电笔的氖管均发光，可能是某处零线断路
D. 更换电灯的灯泡时，必需断开空气开关①

答案： C

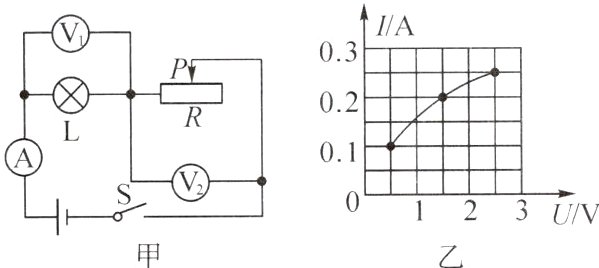

13. 如图甲所示电路，电源电压不变，L是额定电压为2.5V的小灯泡，R为滑动变阻器。闭合开关S，滑片P在某两点间移动的过程中，电流表A与电压表V的示数变化关系如图乙所示。当电流表示数为0.2A时，两电压表的示数相等，则电源电压为______V。小灯泡正常工作时的电流为________A，此时滑动变阻器接入电路的阻值为______Ω，电路的总功率为________W。

答案： 3，0.25，2，0.75

14. 小雨家使用电饭煲煮饭，电饭煲是利用电流的______效应来工作的;使用时，应将电饭煲的插头插入________(选填“两孔”或“三孔”)插座。若他家的电饭煲的电功率是1000W，工作30min将饭煮熟，则煮饭所消耗的电能为______kW·h;若这些能量的42%被水吸收，则可将________kg的水从20℃烧开。[标准大气压下，c水 = 4.2×10³J/(kg·℃)]

答案： 热，三孔，0.5，2.25

15. 油电混合动力汽车是新型节能汽车。这种汽车在内燃机启动时，可以给车提供动力，同时也给动力蓄电池组充电。已知某型号混合动力汽车所用的蓄电池能够储存的最大电能是1.0×10⁷J，若该车以80km/h的车速匀速直线行驶了0.5h，此时所受阻力f大小为900N。蓄电池组的电能也增加了最大电能的10%，内燃机共消耗燃油2.5kg。(q油 = 4.0×10⁷J/kg)则:
(1)燃油燃烧时燃油的__________能转化为内能。
(2)该汽车此次行驶中，若燃油完全燃烧可放出__________J热量。
(3)该汽车行驶中牵引力做了____________J功。
(4)该汽车内燃机的效率是________。

答案：
(1)化学
(2)1×10⁶
(3)3.6×10⁶
(4)46%

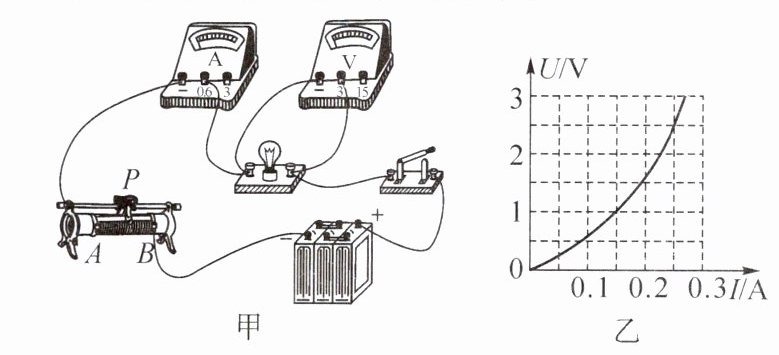

16. 如图所示，甲同学在做“测量小灯泡的电功率”实验。实验器材:电源(电压恒为6V)、小灯泡(额定电压为2.5V，正常发光时灯丝电阻约为10Ω)、电流表、电压表、开关各一个，规格分别为R₁(10Ω　1A)和R₂(30Ω　0.5A)的滑动变阻器各一个，导线若干。
(1)连接电路时，滑动变阻器应选________(选填“R₁”或“R₂”)。
(2)连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因是________________。
(3)排除故障，闭合开关，移动滑片P至某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向______(选填“A”或“B”端移动。通过实验绘制出小灯泡的U - I图像，如图乙所示，小灯泡的额定功率为__________W。
(4)乙同学设计了如图丙所示电路，来测量另一只小灯泡的额定功率(已知小灯泡的额定电压为U额)，R₀阻值已知。

①断开开关S₃，闭合开关S₁、S₂，调节滑动变阻器滑片P，使得电流表示数为________(用字母表示)，此时灯泡正常发光;
②保持滑动变阻器滑片P位置不变，断开开关S₂，闭合开关S₁、S₃，记下电流表的示数为I;
③小灯泡额定功率的表达式:P额 = ________(用字母U额、I、R₀表示)。

答案：
(1)R₂
(2)小灯泡短路
(3)B，0.625
(4)①U₁R₀ ③U额×(I - $\frac{U₁}{R₀}$)
