《2025年黄冈金牌之路练闯考九年级物理下册北师大版》

3. 灯泡L₁、L₂分别标有“220V　100W”“220V 40W”的字样，将它们接入220V的电路中，则(　　　)
A. L₁、L₂并联时，L₁比L₂亮
B. L₁、L₂并联时，亮度相同
C. L₁、L₂串联时，L₁比L₂亮
D. L₁、L₂串联时，亮度相同

答案： A

4. 如图所示，电源电压不变。闭合开关S，电压表和电流表均正常。滑动变阻器的滑片P从最右端向左移动的过程中，下列说法正确的是(　　　)

A. 灯泡的亮度变暗
B. R两端减小的电压等于灯泡L两端增加的电压
C. 电压表V₂与电流表A示数的比值变小
D. R₀的功率变小

答案： C

5. 如图所示是某电饭锅内部电路简图。S断开时，电路中的电流是0.5A，通电1min后，电路中消耗的电能是____________J;S闭合后，电路中消耗的总功率将________。

答案： 6.6×10³，变大

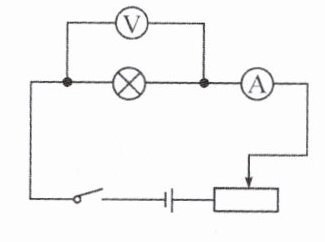

6. 小华按如图所示的电路图测量小灯泡的电功率，其中具体有:额定电压为2.5V的小灯泡，“35Ω　1A”的滑动变阻器等元件;检查无误后，将滑动变阻器的滑片移到最大阻值处，闭合开关就直接记录了第一组数据，下列说法不正确的是(　　　)

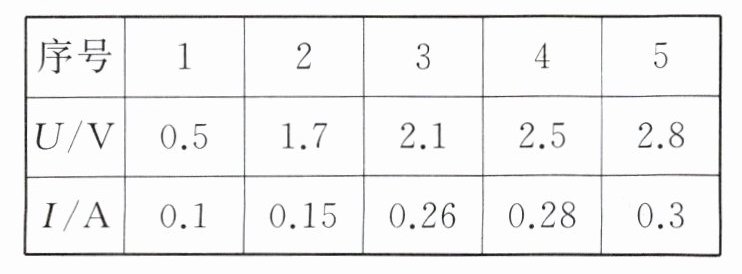

A. 表格中第2组数据明显是错误的
B. 小华所用电源电压是4V
C. 其他器材不变，若用一个定值电阻替换灯泡，就可以用来探究电流与电压和电阻的关系
D. 无论灯变亮还是变暗，小灯泡电压变化量与电流变化量的比值一定等于滑动变阻器电压变化量与电流变化量的比值

答案： C

7. 下列家用电器中利用电热工作的是(　　　)
A. 电风扇
B. 洗衣机
C. 电饭锅
D. 吸油烟机

答案： C

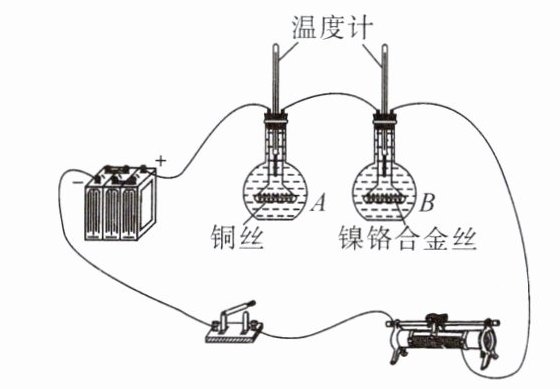

8. 用如图所示的实验装置探究“电流通过导体时产生的热量与什么因素有关”。下列说法中不正确的是(　　　)


A. 观察温度计的示数比较电流产生的热量
B. 该实验装置可以探究通电时间一定时，导体产生的热量与电阻的关系
C. 该实验装置还可以探究通电时间一定时，导体产生的热量与电流的关系
D. 甲、乙两瓶中可以装质量相同的不同液体

答案： D

9. “珍爱生命、安全用电”是我们必备的用电常识。下列表述不正确的是(　　　)
A. 正确使用试电笔测火线时，有微弱电流通过人体
B. 空气开关既能控制电路通断，也能保护电路
C. 漏电保护器只有电流过大时才起到保护作用
D. 不能用湿手将手机充电器插入插座

答案： C

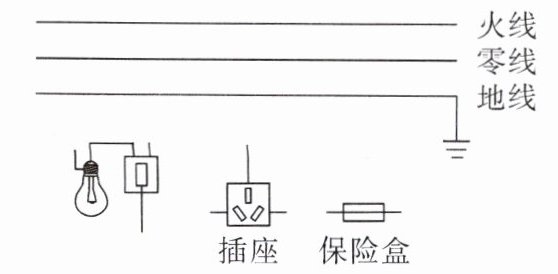

10. 请在如图所示的家庭电路中，以笔画线代替导线，将各元件正确接入电路，其中三孔插座带保险盒。

答案：
如图所示
