《2025年黄冈金牌之路练闯考九年级物理下册北师大版》

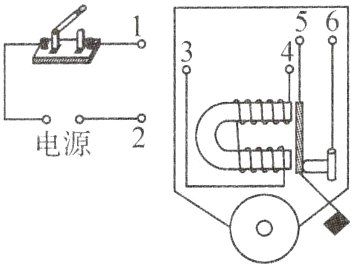

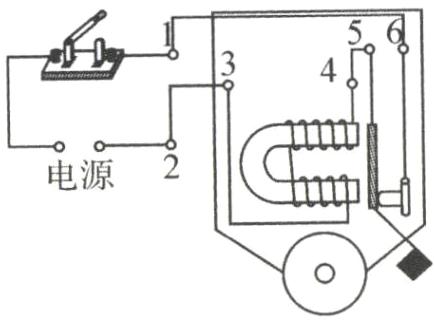

10. 如图所示是电铃电路，但还没有连接完整，请将1、2、3、4、5、6接点用笔画线代替导线连接成电铃电路。

答案：
如图所示

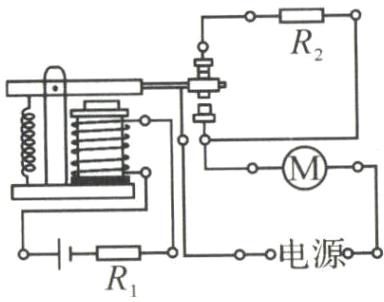

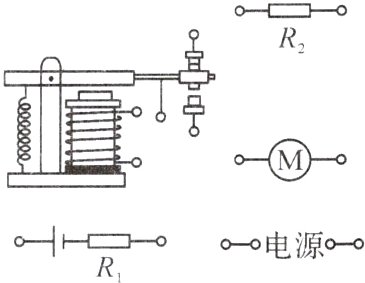

11. 超市里的电梯运行较慢，有人乘时运行较快，无人乘时可利用电磁继电器设计这样的电路，请按照要求用笔画线代替导线将下图中的控制电路和工作电路分别连接完整。其中R₁是压敏电阻(受到压力时阻值较小，不受压力时阻值很大)，R₂是限流电阻(如果串联在电路中可减小电路中的电流)。

答案：
如图所示

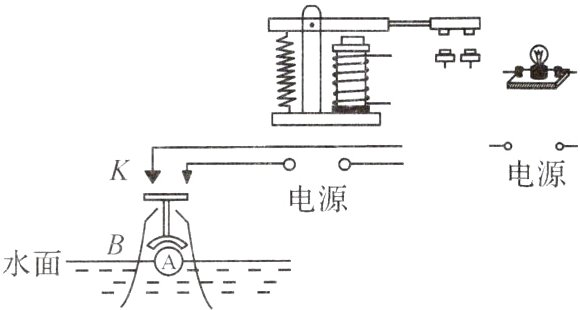

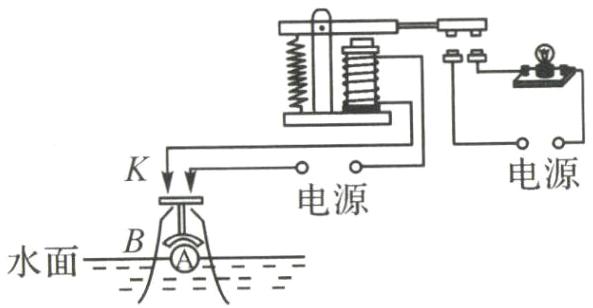

12. 如图是防汛报警器的装置图，请用笔画线正确连接电路。当水位上涨时，电路接通，小灯泡发光报警。

答案：
如图所示

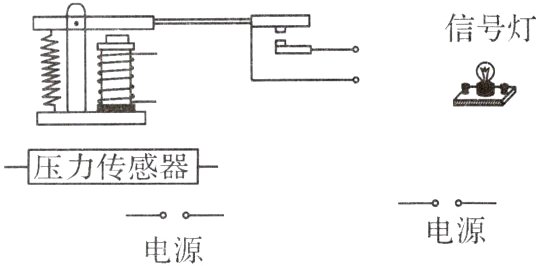

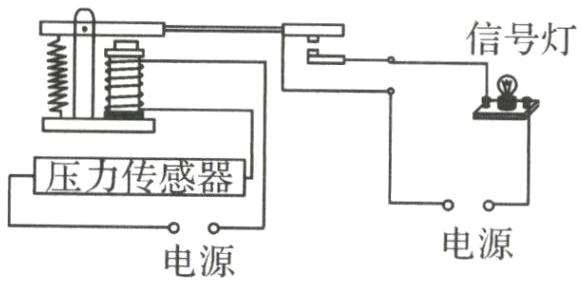

13. 车辆超载是造成高速公路路面结构损坏的一个重要因素。小明为某大桥设计一个车辆超重的报警装置，当路面压力达到设定值时，压力传感器就接通电路。要求车辆超重时，信号灯就发光。请你在图中为他连接好电路。

答案：
如图所示

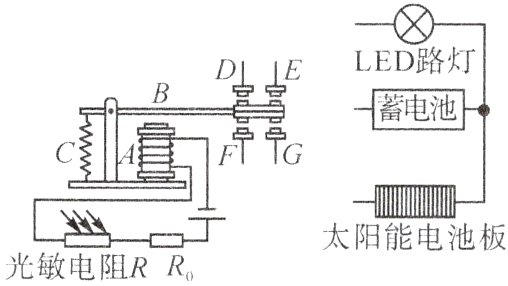

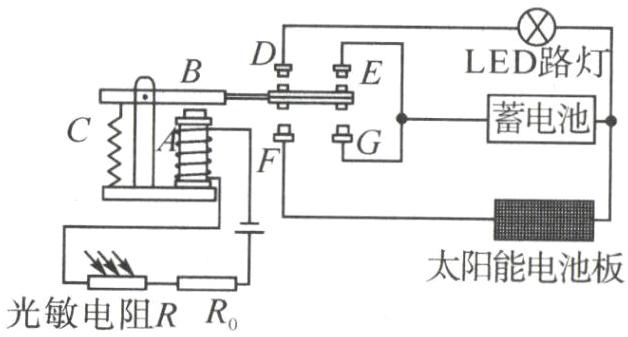

14. 如图所示是利用太阳能给LED路灯供电的自动控制电路的原理示意图。其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小。白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内。傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作。请用笔画线将电路原理图连接完整，使工作电路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线；连线不能交叉)。

答案：
如图所示

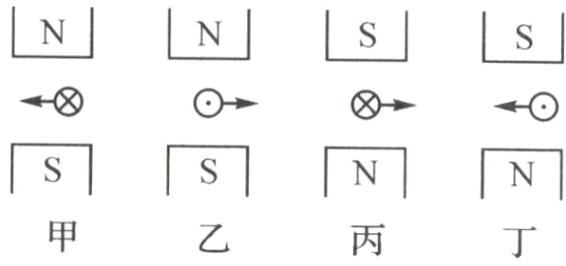

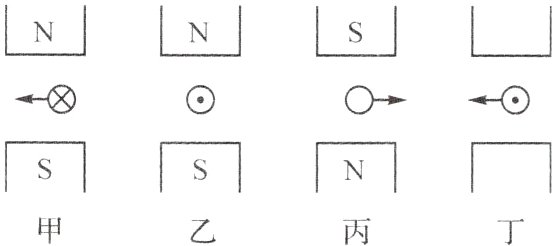

15. 如图所示，图甲中“×”表示导体中电流方向垂直纸面指向纸内时，导体在磁场中的受力方向。试根据这一关系，标出图乙中通电导体的受力方向，图丙中通电导体中的电流方向及图丁中的磁极。

答案：
如图所示

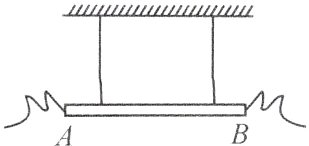

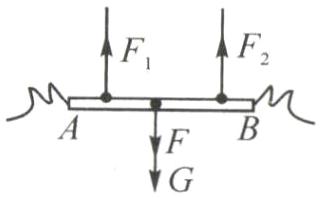

16. 如图所示，用两橡皮筋悬挂的金属棒AB处于磁场中，金属棒两端连接着导线(导线对金属棒的作用力忽略不计)，当棒中通以由A流向B的电流时，金属棒静止，橡皮筋刚好处于松弛状态；现让电流由B流向A，金属棒仍静止，请画出此时金属棒受力的示意图。

答案：
如图所示
