10.在如图所示的电路中，发现通过电流表的示数减少0.2A时，电压表的示数从6V变为5V，那么该定值电阻所消耗的电功率的变化量为(　　　)
A.0.2W　　　　　　　B.1.0W
C.2.2W　　　　　　　D.5.0W
　　　

答案： C

11.如图所示，电源电压恒定，R₁为5Ω，R₂为10Ω。若闭合S₁、S₃，断开S₂时，电流表示数I为1.8A，则只闭合S₂时，电路消耗的总功率P为(　　　)
A.2.4W　　　　　　　B.10.8W
C.27W　　　　　　　D.48.6W
　　　

答案： A

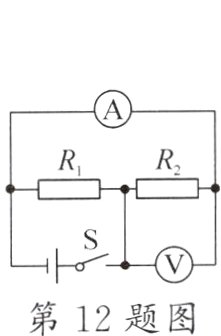

12.如图所示的电路，R₁的阻值为15Ω，闭合开关S，电流表的示数为0.3A，电压表的示数为3V，则R₂的阻值为______Ω，电路总功率为______W。
　　　

答案： 10　1.5

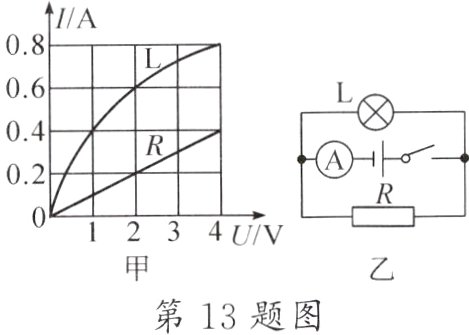

13.如图甲所示为分别测量小灯泡L和定值电阻R后得到的I - U关系图像。把小灯泡L和电阻R接在电源电压为2V的电路中，如图乙所示，R的阻值为______Ω，电流表的示数为________A，此时电路消耗的总功率是________W；如果把小灯泡L和定值电阻R串联在5V的电源上，小灯泡L的功率是________W。
　　　

答案： 10　0.8　1.6　0.4

14.如图所示的电路，电源电压为6V保持不变，R₁ = 4Ω。开关闭合，滑动变阻器R₂的滑片置于a端时，电压表V₁的示数为2V，求：
(1)电压表V₂的示数。
(2)电流表的示数。
(3)整个电路的功率。
(4)当滑片滑到b端时，通电1min电流做的功。
　　　　　　　　　　　　　

答案： 解:
(1) 开关闭合，R1、R2串联，电压表V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量电路电流；滑动变阻器R2的滑片置于a端时，电压表V1的示数为2V，则R1两端的电压为2V，电压表V2的示数：$U_2 = U - U_1 = 6V - 2V = 4V$。
(2) 电流表的示数：$I=\frac{U_1}{R_1}=\frac{2V}{4\Omega}=0.5A$。
(3) 整个电路的功率：$P = UI = 6V×0.5A = 3W$。
(4) 当滑片滑到b端时，滑动变阻器接入电路中的电阻为0，电路为R1的简单电路，通电1min电流做的功：$W = UIt=\frac{U^{2}}{R_1}t=\frac{(6V)^{2}}{4\Omega}×1×60s = 540J$。

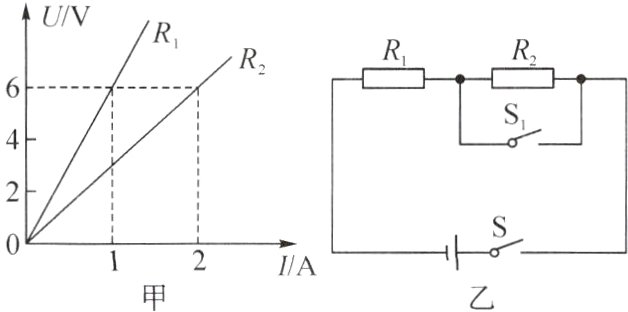

15.电阻R₁、R₂的U - I图像如图甲所示，则R₁:R₂ =________。将R₁、R₂接入电源电压不变的电路中，如图乙所示，当只闭合S₁时，电路消耗的总功率为P₁；当S₁和S₂都闭合时，电路消耗的总功率为P₂，则P₁:P₂ =________。
　　　

答案： 2:1　2:3
