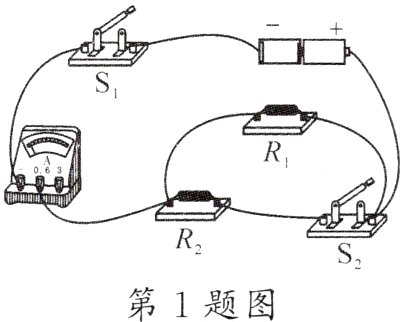

1.如图所示，电源电压保持不变，R₁ = 15Ω，闭合开关S₁，断开开关S₂，电流表的示数为0.2A；同时闭合开关S₁、S₂，电流表的示数为0.5A，此时R₁、R₂的电功率分别为P₁、P₂。下列判断正确的是(　　　)
　
A.P₁:P₂ = 2:3　R₁:R₂ = 2:5
　
B.P₁:P₂ = 2:3　R₁:R₂ = 3:2
　
C.P₁:P₂ = 3:2　R₁:R₂ = 2:5
　
D.P₁:P₂ = 3:2　R₁:R₂ = 3:2
　 　　

答案： B

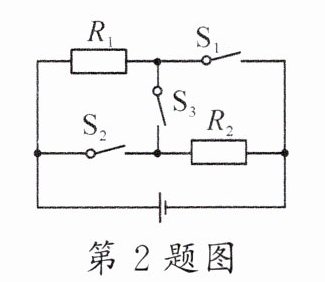

2.如图所示，当只闭合S₃时，电阻R₁的电功率P₁ = 4W，R₁两端电压为U₁，R₂消耗的电功率为P₂；当只闭合S₁、S₂时，电阻R₁的电功率P₁' = 9W，此时R₁两端电压为U₁'，R₂消耗的电功率为P₂'。则下列选项错误的是(　　　)
　
A.U₁:U₁' = 2:3　　　　B.R₁:R₂ = 1:2
　
C.P₁:P₂ = 2:1　　　　D.P₂:P₂' = 1:9

答案： B

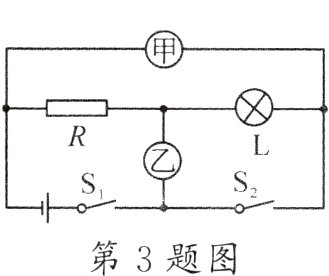

3.如图所示的电路，电源电压不变，灯L标有“6V　3W”字样，不考虑灯丝电阻的变化。当甲、乙都是电流表，S₁闭合、S₂断开，此时I甲 = 0.5A，电路消耗的总功率为P₁；当甲、乙都是电压表，S₁、S₂都闭合，此时U乙 = 2.4V，电路消耗的总功率为P₂。下列说法正确的是(　　　)
　
A.电阻R的阻值为36Ω
　
B.电路的总功率之比P₁:P₂ = 5:2
　
C.当甲、乙都是电压表，S₁、S₂闭合时，灯L的实际功率为0.48W
　
D.当甲、乙都是电流表，S₁闭合、S₂断开时，两表示数之比I甲:I乙 = 2:3
第十三章　电功和电功率　练萝考电功率的比值和图像计算
　　　　　 　　

答案： C

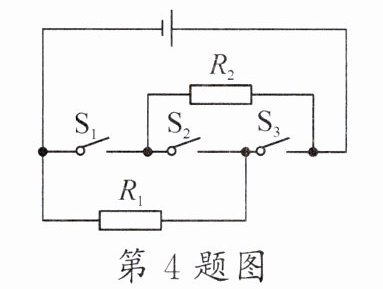

4.如图所示的电路中，电源电压U = 10V，R₁ = 5Ω，R₂ = 20Ω。只闭合S₁时，电路中的工作电流是______A；当只闭合S₂时电路的消耗总功率为P，只闭合S₁和S₃时电路消耗的总功率为P'，则两次功率之比P:P'等于__________。

答案： 0.5  4:25

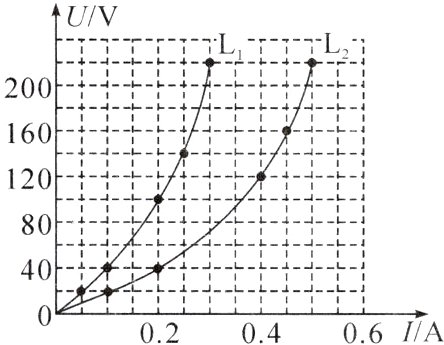

5.如图所示是额定电压均为220V的灯泡L₁和L₂的U - I图像。下列分析不正确的是(　　　)
　　　　　
A.当L₁两端的电压为100V时，其实际功率为20W
B.当通过L₂的电流为0.45A时，其1min消耗的电能为4320J
C.将L₁、L₂串联，若L₁两端的电压为40V，则L₂的实际功率为8W
D.将L₁、L₂并联，若通过L₁的电流为0.5A，则L₁的实际功率为66W

答案： C

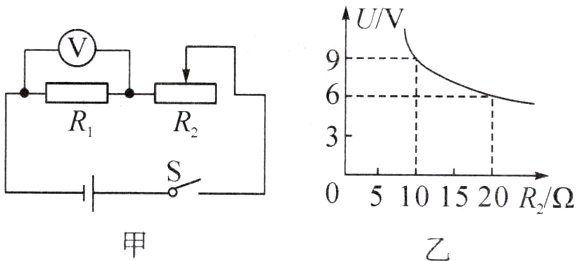

6.如图甲所示，电源电压保持不变，R₁为定值电阻，滑动变阻器R₂的最大阻值为50Ω，电压表的量程为0 - 15V。闭合开关S，移动滑动变阻器的滑片，得到电压表示数与滑动变阻器接入电路的电阻关系图像，如图乙所示。下列说法中正确的是(　　　)
　　　
综考九年级物理(下)(配北师地区使用)
A.电源电压为12V
B.R₁的阻值为5Ω
C.R₁的最大功率为0.9W
D.为保证电压表安全，R₁的阻值与R₂接入电路的最小阻值之比为5:1

答案： D
