《2025年黄冈金牌之路练闯考九年级物理下册北师大版》

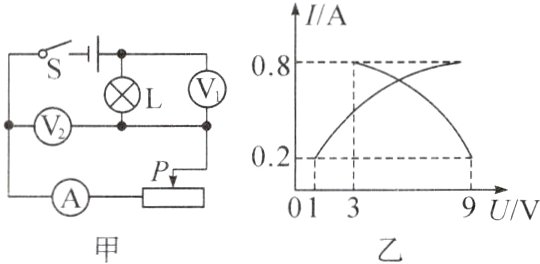

7.如图甲所示，闭合开关S，调节滑动变阻器的滑片P从最右端滑至灯泡正常发光的位置，电流表的示数与两个电压表的示数变化关系如图乙所示，则下列说法正确的是(　　　)
　　　　
A.电源电压为9V
B.滑片P位于最右端时，电路中的电流为0.8A
C.小灯泡的额定功率为5.6W
D.滑动变阻器的最大阻值为40Ω

答案： C

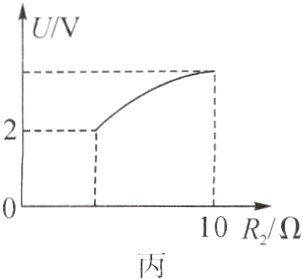

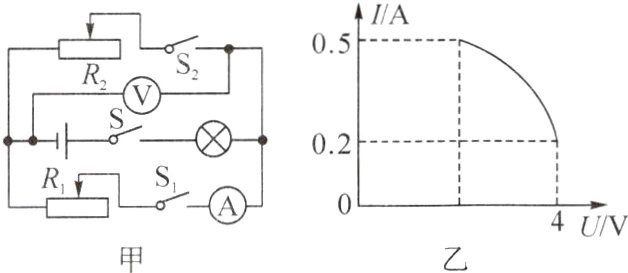

8.如图甲所示，电源电压为5V，电流表量程为0 - 0.6A，电压表量程为0 - 15V。在保证所有元件安全的情况下，只闭合开关S、S₁，最大范围移动滑动变阻器滑片，绘制出电流表示数与电压表示数关系的图像，如图乙所示。只闭合开关S、S₂，最大范围移动滑动变阻器滑片，绘制出电压表示数与滑动变阻器R₂接入电路中阻值关系的图像，如图丙所示。滑动变阻器R₁的最大阻值为________Ω，灯泡的额定功率为________W，以上两种情况，电路最大功率为________W。
　　　
　　　　　　　

答案： 20　1.5　2.5

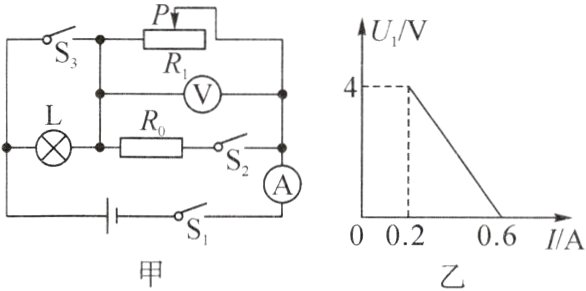

9.标有“6V　3.6W”字样的小灯泡和其他的电学元件连成电路，如图甲所示。当只闭合开关S时，滑动变阻器滑片P从右向左滑动的过程中记录下电压表示数U₁和电流表示数I，并绘制出对应的U₁ - I图像(如图乙所示)，且当滑片滑至最左端时小灯泡正常发光。已知定值电阻R₀ = 12Ω，求:
　　　
(1)电源电压U。
(2)小灯泡正常发光时的电阻Rₗ。
(3)当S、S₂、S₃均闭合，且滑动变阻器滑片处于中点位置时，整个电路消耗的电功率P。

答案： 解:
(1)由图可知，当只闭合S1，滑动变阻器滑片滑到最左端时，只有小灯泡L接入电路，且小灯泡正常发光，所以电源电压U = UL = 6V。
(2)当小灯泡正常发光时，小灯泡的电阻：RL = $\frac{U_{L}^{2}}{P_{L}}$ = $\frac{(6V)^{2}}{3.6W}$ = 10Ω。
(3)当只闭合S1时，小灯泡L和R1串联，电压表测R1两端的电压，由图乙可知电路中的最小电流Imin = 0.2A，最大电压Umax = 4V，滑动变阻器的最大值：R1max = $\frac{U_{max}}{I_{min}}$ = $\frac{4V}{0.2A}$ = 20Ω；
当S、S2、S3均闭合，且滑动变阻器滑片处于中点位置时，灯泡L被短路，滑动变阻器和R0并联在电路中；
滑动变阻器中电流：I1 = $\frac{U}{\frac{1}{2}R_{1max}}$ = $\frac{6V}{\frac{1}{2}×20Ω}$ = 0.6A；
通过R0的电流：I0 = $\frac{U}{R_{0}}$ = $\frac{6V}{12Ω}$ = 0.5A；
整个电路消耗的电功率：P = UI总 = U(I1 + I0) = 6V×(0.6A + 0.5A) = 6.6W。
