《2025年黄冈金牌之路练闯考九年级物理下册北师大版》

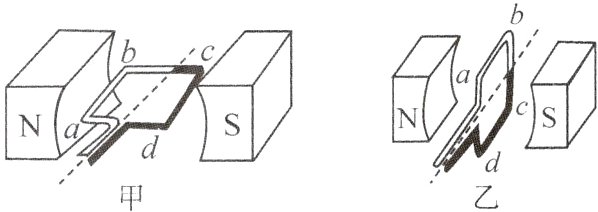

8. 如图甲、乙所示的两图中的矩形线圈,现在给它们通电,则下列说法正确的是(　　　)

A. 甲中线圈转动，乙中线圈不转动
B. 乙中线圈转动,甲中线圈不转动
C. 甲、乙中的线圈都会转动
D. 甲、乙中的线圈都不会转动

答案： A　[解析]图乙线圈平面与磁感线垂直，它处在平衡位置，乙线圈不转动，甲线圈受力转动。故选项A正确。

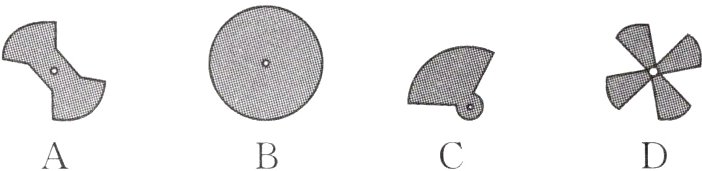

9. 手机已成为现代生活中常用的一种通信工具。一般的手机都设有利用振动提示人们“来电”的装置。有一种手机提示“来电”是用一个微型电动机带动转轴上的叶片转动，当叶片转动时，电动机也就跟着振动起来，从而又带动手机振动。在如图所示的几种形状的叶片中，你认为能够实现上述振动功能的是(　　　)

答案： C　[解析]叶片对称分布时,转动后转轴是不会振动的，而当其非对称分布时,叶片转动起来后，由于惯性总要向其运动的切线方向飞出，使转轴不断改变位置从而发生振动,并带动手机整体振动。只有C选项图是不平衡的，电机带动它高速转动时,才会产生振动。故选C。

10. 电动自行车是一种非常方便快捷的交通工具。电动车在工作时是把________能转化为机械能;旋转右手的“调速”把手,发现电动机带动后轮的转速会发生改变，与这个“调速”把手联动的电路元件实质是一个________。

答案： 电　滑动变阻器

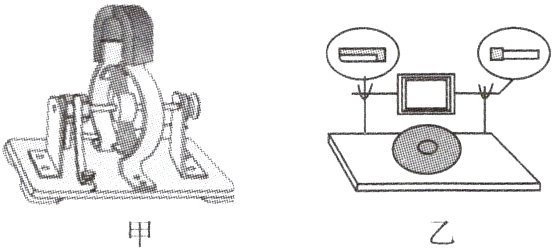

11. 如图甲是直流电动机模型,如图乙是自制简易电动机模型。现在主要讨论图乙简易电动机的制作与操作问题:

(1) 绕制线圈的铜丝外表有漆皮，必须对线圈引出线的两端(搁置于铜质弯钩的部位)进行刮漆处理,刮漆方法见图乙中放大图。
按这种方法刮漆，目的是使线圈能够________，因此这一部位就相当于图甲中的____________(填某一部件的名称)。
(2) 如果整个制作没有问题，但接上电源后线圈不动，这时应做哪些尝试？(说出两点即可)
①______________________________;
②______________________________。
(3) 通电后线圈能转动，如要改变转动方向，可采取的做法是:
①______________________________;
②______________________________。

答案：
(1)连续转动　换向器
(2)①将线圈捻转一定角度　②增大电源电压(或换一块磁性更强的磁体)
(3)①只改变电流方向　②只改变磁场方向

12. 现在电动自行车、电动汽车逐渐普及，它们都采用电动机来获得动力。某直流电动机的铭牌上标有“220V　5.5kW”，电动机线圈的电阻为0.4Ω。
(1) 电动机的工作原理是什么？
(2) 该电动机正常工作1h，消耗多少电能？电动机线圈产生多少热量？
(3) 在工作过程中，电动机因故障卡住无法转动,很快就闻到焦糊味道，请你从能量转化角度解释这个现象。

答案：
(1)通电导体在磁场中受到力的作用
(2)电动机消耗的电能W = Pt = 5.5kW×1h = 5.5kW·h；电动机正常工作的电流I = $\frac{P}{U}$ = $\frac{5500W}{220V}$ = 25A，则线圈产生的热量Q = I²Rt = (25A)²×0.4Ω×3600s = 9×10⁵J。
(3)线圈卡住无法转动，电能无法转化为机械能，消耗的电能全部转化为内能，因此产生大量的热，温度迅速升高。
