《2025年黄冈金牌之路练闯考九年级物理下册北师大版》

8. 奥斯特通过实验证实了电流的周围存在着磁场。如图所示，闭合开关S后，位于螺线管右侧的小磁针和位于螺线管正上方的小磁针N极指向将分别是(　　　)
A. 向右，向左　　　　　　　　B. 向左，向左
C. 向左，向右　　　　　　　　D. 向右,向右
　　　 　　　

答案： A

9. 如图所示，两个线圈套在一根光滑的玻璃管上，能自由滑动,则S闭合后(　　　)

A. AB分开　　　　　
　B. AB向中间靠拢
C. AB不动　　　　　
　D. AB先分开后靠拢

答案： A

10. 在一块有机玻璃板上,安装一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后铁屑的分布如图所示。图中A、B两点相比，________点磁场较强。实验中________(选填“能”或“不能”)用铜屑代替铁屑显示磁场分布。
　　　

答案： A，不能

11. 通电直导线周围的磁感线分布如图所示，磁感线是以直导线为中心的一系列的________，从图中可看出，磁感线是__________(选填“闭合”或“不闭合”的曲线;图中小磁针涂黑的磁极是________极。
　　　

答案： 同心圆，闭合，S

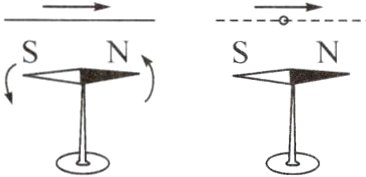

12. 如图所示，在观察奥斯特实验时，小明注意到置于通电直导线下方小磁针的N极向纸内偏转。小明由此推测:若电子沿着水平方向平行地飞过磁针上方时，小磁针也将发生偏转，请你说出小明推测的依据是__________________，你认为磁针的N极会向________(选填“纸内”或“纸外”)偏转。
　　　　　

答案： 电子定向移动形成电流，电流的周围存在磁场，根据安培定则判断出磁场方向垂直纸面向外，纸外

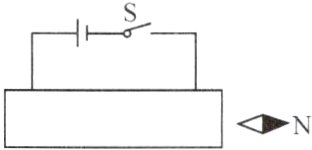

13. 如图所示，开关闭合后，位于螺线管右侧的小磁针N极指向如图所示，请在螺线管上画出导线的绕向，并标明电流的方向。
　　　　　　　

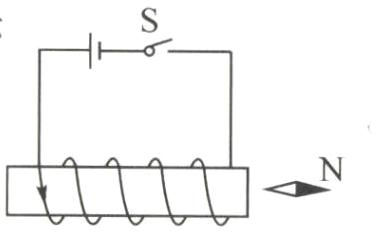

答案：
如图所示

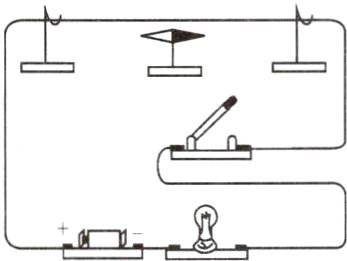

14. 如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。
　　　　　　
(1) 小磁针上方的直导线应沿__________(选填“东西”或“南北”)方向放置。
(2) 闭合开关后，观察到小磁针偏转，这表明通电直导线周围存在________。
(3) 改变直导线中的电流方向，小磁针N极偏转方向__________(选填“改变”或“不改变"),这表明____________________________。
(4) 实验中小磁针的作用是________________,这里用到的实验方法是__________________。

答案：
(1)南北
(2)磁场
(3)改变，说明通电导线周围的磁场方向与电流方向有关
(4)检验通电导线周围是否存在磁场，用到了转换法
