《2025年黄冈金牌之路练闯考九年级物理下册北师大版》

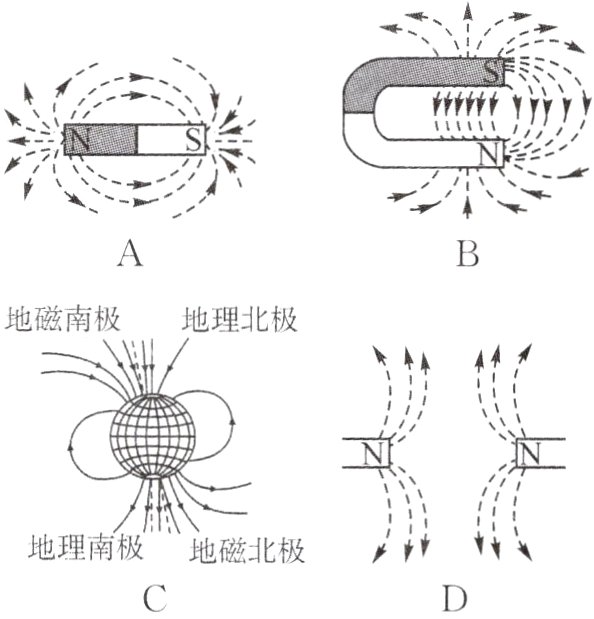

11. 在下列描述磁场的各图中，错误的是(　　　)

答案： B

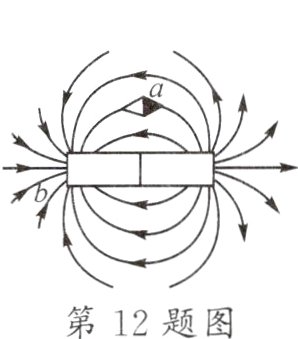

12. 关于如图所示的磁场，下列说法正确的是(　　　)

A. 左端为磁铁的N极
B. a点所放小磁针静止时北极指向右
C. a处的磁场比b处的磁场弱
D. 如果将此磁体在教室中悬吊起来，静止时图示的右端指南

答案： C

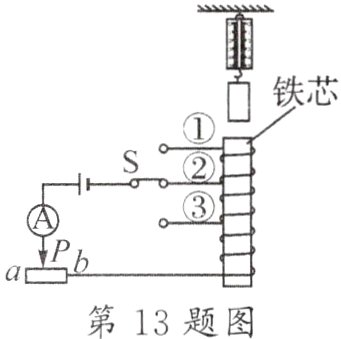

13. 如图所示的实验装置中，弹簧测力计下面挂着条形铁块，螺线管中插有铁芯，开关S拨在触点②位置且电流表示数为I。要使弹簧测力计的示数变大，下列操作方法能实现的是(　　　)

A. 开关S位置不动，将铁芯从螺线管中取出
B. 开关S位置不动，将滑片P向a端滑动
C. 将开关S拨到①位置，并通过调节仍使电流表示数为I
D. 将开关S拨到③位置，并通过调节仍使电流表示数为I

答案： C

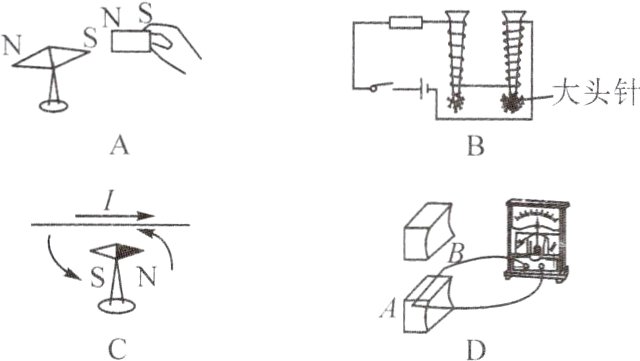

14. 如图所示的探究实验装置中不能完成探究内容的是(　　　)

A. 探究磁极间相互作用规律
B. 探究磁性强弱与电流大小的关系
C. 探究通电直导线周围存在磁场
D. 探究产生感应电流的条件

答案： B

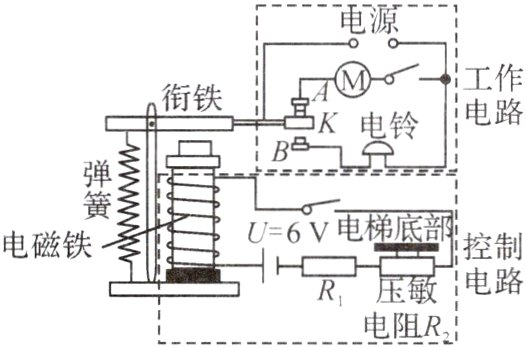

15. 电梯为居民出入带来很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R₁为保护电阻，R₂为压敏电阻，其阻值随压力增大而减小。下列说法正确的是(　　　)

A. 电磁铁是根据电磁感应原理制成的
B. 工作时，电磁铁的上端为S极
C. 超载时，电磁铁的磁性减小
D. 正常情况下(未超载时)，K与B接触

答案： B

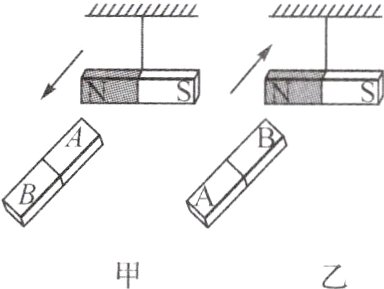

16. 用一根不知有无磁性的铁棒的A端靠近一根悬挂的条形磁铁的N极，磁铁靠近铁棒，如图甲所示，则可判断铁棒__________(选填“一定”或“不一定”)带有磁性；若改将铁棒的B端靠近悬挂的条形磁铁的N极，磁铁远离铁棒，如图乙所示，则可判断铁棒________(选填“一定”或“不一定”)带有磁性，且A端为________极。

答案： 不一定，不一定，S
