《2025年黄冈金牌之路练闯考九年级物理下册北师大版》

8. 标有“6V　6W”“3V　3W”的灯L₁和L₂(假设灯丝电阻不变)，若将它们串联接在某电源上，两灯都发光，下列说法不正确的是(　　　)
A. 灯L₁比灯L₂亮
B. 灯L₁、L₂的实际功率之比为2:1
C. 灯L₁和灯L₂两端电压之比为1:2
D. 电源电压为9V时，灯L₁、L₂都正常发光

答案： C

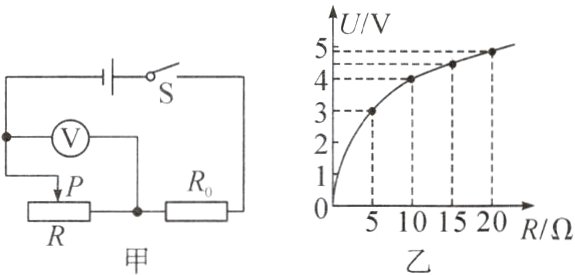

9. 如图甲所示的电路中，电源电压不变，R₀为定值电阻，R为滑动变阻器。闭合开关，滑片P移动过程中，电压表的示数随滑动变阻器阻值变化的关系图像如图乙所示。下列说法正确的是(　　　)

A. 电源电压为5V
B. R的最大阻值为20Ω
C. R = 10Ω时，其功率最大
D. R = 15Ω时，电路消耗的总功率为1.8W

答案： D

10. 一个“3V　3W”的小灯泡，如果接到4.5V的电源上，为使其正常发光，需__________(选填“串联”或“并联”)一个阻值为________Ω的电阻，电路消耗的总功率为______W。

答案： 串联　1.5　4.5

11. 已知甲灯标有“6V　3W”字样，乙灯的额定电压是3V。甲、乙两灯的U - I关系图像如图所示，则乙灯的额定功率是________W。在确保电路安全的前提下，两灯串联使用，电路两端的最大电压是______V，两灯并联使用，电路最大电流是______A。

答案： 1.8　8　0.9

12. 如图所示电路中，小灯泡L标有“6V　3W”字样，R₂为3Ω，当S₁、S₂都闭合时，电流表示数为0.7A，这时小灯泡L正常发光。小灯泡的电阻不变，求:
(1) 电阻R₁的阻值。
(2) 当S₁、S₂都断开时，小灯泡L消耗的功率。

答案： 解:
(1)当S₁、S₂都闭合时，R₁与L并联，电流表测干路电流。因并联电路中各支路两端的电压相等，且灯泡正常发光，所以，电源的电压U = Uₗ = 6V。由P = UI可得，灯泡正常发光时通过灯泡的电流:Iₗ = $\frac{P_{L}}{U_{L}}$ = $\frac{3W}{6V}$ = 0.5A。因并联电路中干路电流等于各支路电流之和，所以，通过R₁的电流:I₁ = I - Iₗ = 0.7A - 0.5A = 0.2A。由I = $\frac{U}{R}$可得电阻R₁阻值:R₁ = $\frac{U}{I_{1}}$ = $\frac{6V}{0.2A}$ = 30Ω。
(2)灯泡的电阻:Rₗ = $\frac{U_{L}}{I_{L}}$ = $\frac{6V}{0.5A}$ = 12Ω。当S₁、S₂都断开时，L与R₂串联，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流:I' = $\frac{U}{R_{L}+R_{2}}$ = $\frac{6V}{12Ω + 3Ω}$ = 0.4A，小灯泡L消耗的功率:P' = (I')²Rₗ = (0.4A)²×12Ω = 1.92W。

13. 如图所示电路中，电源电压为12V。在a、b间接入灯L₁“4V　2W”，闭合开关S，调节滑动变阻器的滑片P使灯L₁正常发光。断开开关取下灯L₁，保持滑片P的位置不变，在a、b间接入“4V　4W”的灯L₂后闭合开关S，不考虑温度对灯丝电阻的影响，则下列说法正确的是(　　　)

A. 灯L₂正常发光
B. 电压表的示数保持4V不变
C. 灯L₂的实际功率为1.44W
D. 滑动变阻器接入电路的电阻为8Ω

答案： C
