《2025年黄冈金牌之路练闯考九年级物理下册北师大版》

1. 如图所示电路，电源电压不变，先闭合开关S，一段时间后闭合S₂，下列说法正确的是(　　　)

A. 电压表示数减小
B. 电流表示数减小
C. R₁电功率增大
D. R₂电功率增大

答案： C

2. 如图所示电路中，电源电压保持不变，开关S由断开到闭合，下列表述中正确的是(　　　)

A. 电路总电阻变大
B. 电路总功率变小
C. 电压表示数变小
D. 电流表示数变大

答案： D

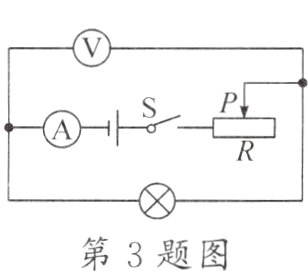

3. 如图所示电路，电源电压不变，闭合开关S，向右调节滑动变阻器的滑片P，忽略温度对灯丝电阻的影响，下列说法正确的是(　　　)

A. 电压表示数变大，电压表与电流表示数的比值不变
B. 电流表示数变小，电压表与电流表示数的比值变大
C. 小灯泡亮度变亮，电路总电阻变大
D. 小灯泡亮度变暗，电路总功率变小

答案： D

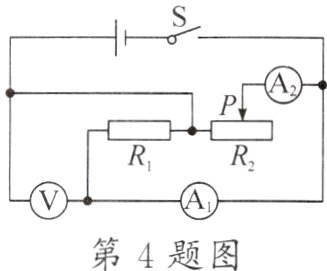

4. 如图所示电路，电源电压不变，闭合开关S后，在滑动变阻器的滑片P自中点向右移动到最右端的过程中，下列说法正确的是　(　　　)

A. A₁表示数变大，V表示数不变
B. A₂表示数变小，V表示数变大
C. 滑片在中点时，R₁消耗的电功率最大
D. 滑片在最右端时，R₂消耗的电功率最小

答案： D

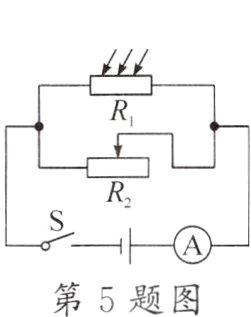

5. 如图所示电路，电源电压不变，R₁是光敏电阻，其阻值大小随光照强度的增强而减小，闭合开关S后，当光照强度增大时(　　　)

A. 通过R₂的电流变大
B. 电路总电阻变大
C. R₁消耗的功率变大
D. 要保持电流表示数不变，应将滑动变阻器的滑片P向左移

答案： C

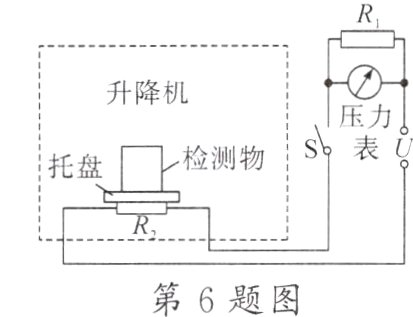

6. 货车超限超载运输对公路交通安全危害极大，严查货车超限、超载是治理公路交通运输乱象的重点之一。现在，高速公路入口一般均设有公路超限、超载检测站。如图所示是某检测站的升降检测设备工作原理图，其中R₁是定值电阻，起保护作用；R₂是压敏电阻(阻值随压力增加而减小)。将开关S闭合后，下列说法正确的是(　　　)

A. 压力表实际是一个电流表
B. 当升降机静止不动时，检测物越重压力表示数越大
C. 压力表示数不变时，升降机一定在做匀速直线运动
D. 检测物被取走时，电路消耗的总功率最大

答案： B

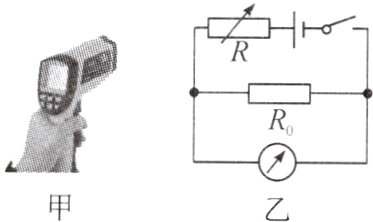

7. 如图甲所示为某款电子测温仪，图乙为它的内部原理图，其中电源电压保持不变，R为热敏电阻，用于靠近人体测温，其阻值随着温度的升高而减小，定值电阻R₀为保护电阻。关于此测温仪下列说法正确的是(　　　)

A. 显示仪是由电流表改装而成
B. 被测者体温升高时，测温仪的示数变小
C. 被测者体温升高时，整个电路的电功率变大
D. 测量相同体温时，当R₀更换为阻值更大的电阻时，测温仪的示数变小

答案： C
