《2025年黄冈金牌之路练闯考九年级物理下册北师大版》

1. 电磁继电器是由______________________________等组成。

答案： 电磁铁、衔铁、弹簧片、触点

2. 电磁继电器可以实现远距离对________电路的控制。

答案： 工作

3. 在生产和生活中用到电磁铁的有__________、________等。

答案： 电磁起重机、电铃、温度报警器

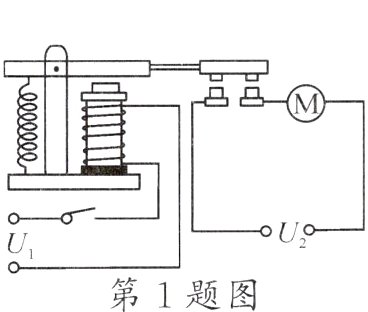

1. 如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路。下列说法正确的是(　　　)

A. 连有电动机的电路是低压控制电路
B. 电磁继电器实际上是一个由电磁铁控制电路通断的开关
C. 利用电磁继电器主要是为了节约用电
D. 利用电磁继电器主要是为了操作方便

答案： B

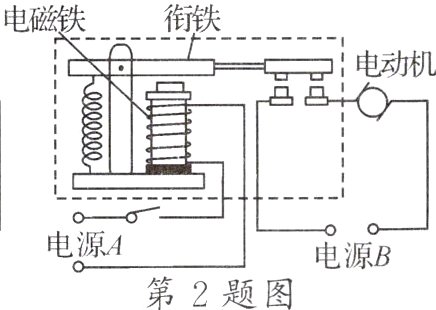

2. 如图是电磁继电器的构造和工作电路示意图。要使电磁铁对衔铁的吸引力变大，以下做法可行的是(　　　)

A. 减少电磁铁线圈的匝数
B. 去掉电磁铁线圈中的铁芯
C. 适当增大电源A的电压
D. 适当增大电源B的电压

答案： C

3. 下列用电器中，没有使用到电磁铁的是(　　　)
A. 电炉　　　　　　　
　B. 电磁起重机
C. 电磁继电器　　　　
　D. 磁浮列车

答案： A

4. 如图是温度自动报警器的原理图，它运用了许多物理知识。以下说法中不正确的是(　　　)

A. 温度计中的水银是导体
B. 温度计是根据液体热胀冷缩的性质工作的
C. 报警器中的电磁铁运用了电流的热效应
D. 电磁继电器是一种电路开关

答案： C

5. 电磁铁在实际中的用途很多，如图所示就是电磁铁的一种应用，在电磁铁没有通电时，衔铁在________的作用下使衔铁上的触点B和触点A接触，当电磁铁通电时，电磁铁有了__________，吸引衔铁使衔铁上的触点B和触点________接触来实现电路的控制。

答案： 弹簧拉力、磁性、C

6. (多选)关于电磁继电器，下列说法正确的是(　　　)
A. 其工作原理是电流的热效应
B. 其工作原理是电流的磁效应
C. 其作用是通过低压、弱电流电路控制高压、强电流电路
D. 其作用是通过高压、强电流电路控制低压、弱电流电路

答案： BC

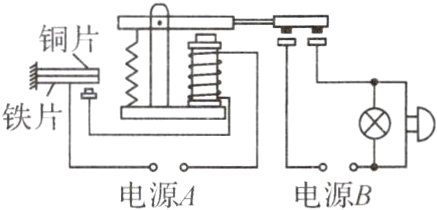

7. 如图是火警自动报警图，发生火警时，将发生下列变化，其变化的顺序是(　　　)
①双金属片向下弯曲　　②动、静触点接触
③电源A所在电路闭合　④电磁铁有了磁性，把衔铁吸下来
⑤电源B所在电路接通，灯亮铃响

A. ①②③④⑤　　　　
　B. ①③④②⑤
C. ①②④③⑤　　　　
　D. ①④③②⑤

答案： B
