《2025年黄冈金牌之路练闯考九年级物理下册北师大版》

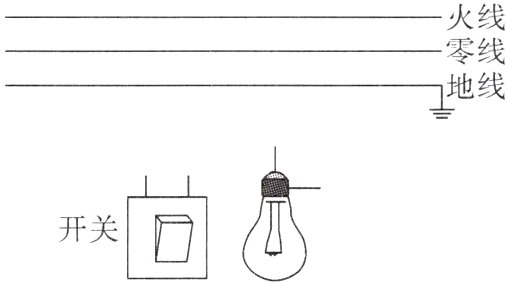

1.请用笔画线代替导线，将开关和灯泡正确连入家庭电路。
　　　　

答案：
如图所示

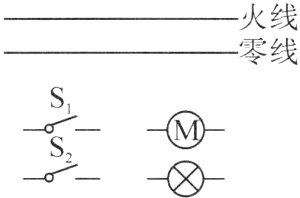

2.如图所示，只闭合开关S1，风扇M工作;只闭合开关S2，灯泡和风扇M都不工作;同时闭合开关S1、S2,灯泡和风扇M都工作。请把电路连接完整。
　　　　　　　

答案：
如图所示

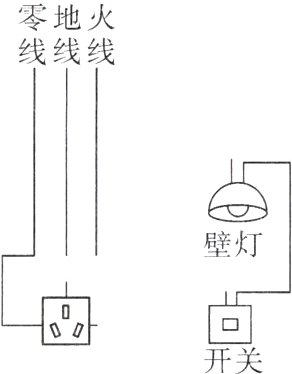

3.请用笔画线代替导线将如图所示的家庭电路连接完整,开关只控制壁灯。
　　　　　　　

答案：
如图所示

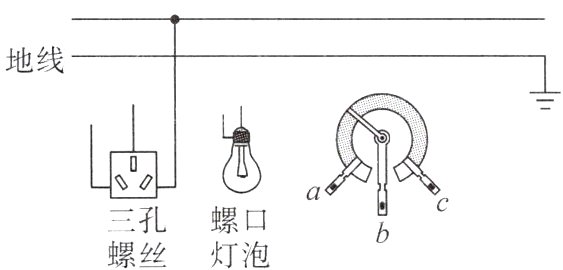

4.如图所示是家庭电路的一部分，电位器是调节台灯(螺口灯泡)亮度的装置,a、b、c是它的三个接线柱,旋钮带动滑片转动。插座的一部分已正确接入家庭电路，请将其他部分也正确接入家庭电路。(要求:顺时针旋转旋钮时灯泡的亮度变亮)__________________________
　　　

答案：
如图所示

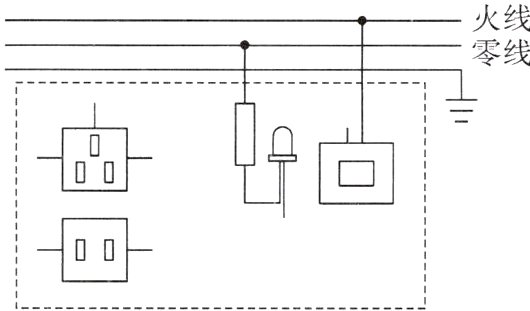

5.如图所示虚线框内有:三孔插座、两孔插座、开关和指示灯(LED)。开关闭合后，插孔都能分别供电时，指示灯亮;开关断开后，插孔都不能供电，指示灯不亮;若指示灯损坏，闭合开关后，插孔仍能供电，如图所示为示意图，请完成剩余部分的接线。
　　　　

答案：
如图所示

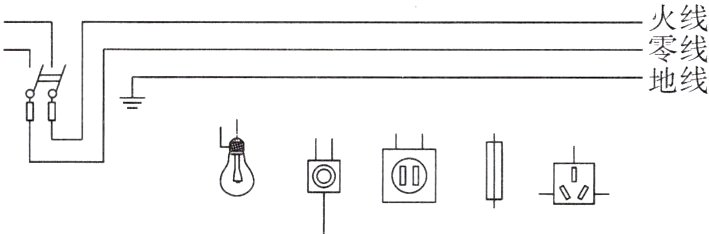

6.某家庭进户线、电灯、开关和带有保险盒的插座如图所示，请按照家庭电路使用安全原则完成家庭电路的连接。要求:拉式开关控制电灯，保险盒保护两孔插座。
　　

答案：
如图所示

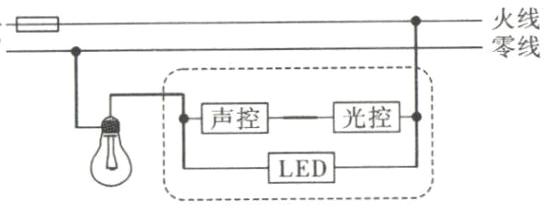

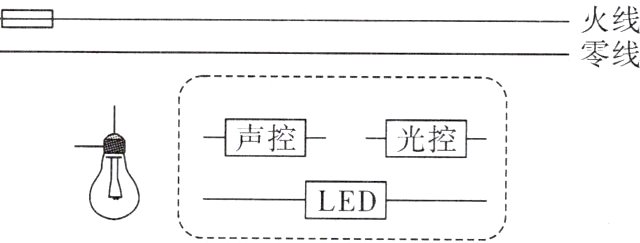

7.如图所示，请将图中的“光控开关”“声控开关”、灯泡(220V　40W)、LED指示灯(电阻远大于灯泡电阻)用笔画线代替导线正确连接，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时,灯泡亮时LED指示灯不亮，灯泡不亮时LED指示灯亮。
　　　

答案：
如图所示
