《2025年课堂点睛九年级物理下册人教版》

1. 如图甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。则电阻R₁的阻值为______Ω；当变阻器滑片P处于a端时，电阻R₁消耗的电功率为______W。
　　

答案： 10 0.1

2. 如图所示，是小灯泡L和定值电阻R的I - U图象，由图象可知 （ ）
A. R的电阻为5Ω
B. 小灯泡的电阻随温度的升高而减小
C. 只将L与R并联在电压为2V的电路中，干路中的电流为0.3A
D. 只将L与R串联在电流为0.2A的电路中，总功率为0.4W
　　

答案： C

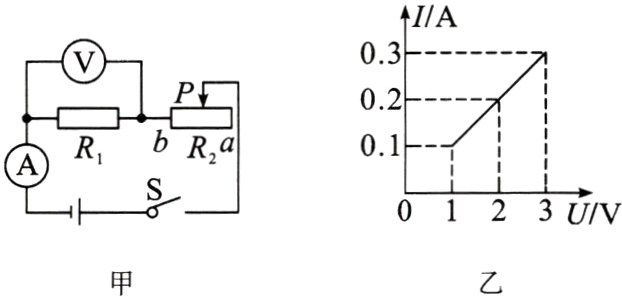

3. 如图甲所示的电路中，R₁为定值电阻，R₂为滑动变阻器，电源电压保持3V不变，闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，下列说法不正确的是 （ ）
A. 定值电阻R₁的阻值是5Ω
B. 滑动变阻器的阻值范围是0～10Ω
C. 当滑片P移到b端时，电路消耗的总功率为1.8W
D. 若滑动变阻器R₂出现接触不良时，电流表示数为0，电压表示数为3V
　　

答案： C

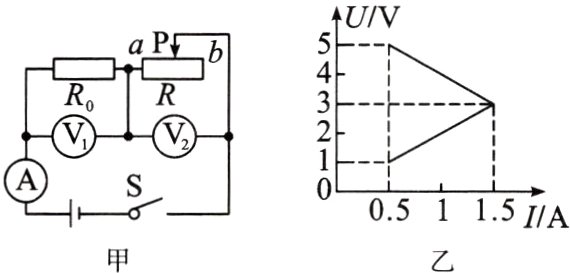

4. 如图甲所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片P从b点向左移动到某点的过程中，两个电压表示数随电流表示数变化的图象如图乙所示，则电源电压为______V。当滑片P在a点时，通电10s，R₀消耗的电能为______J。
　　　

答案： 6 180

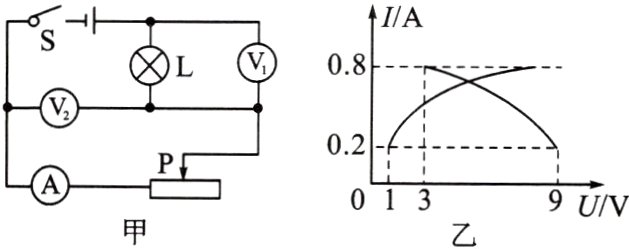

5.（岳阳市中考）如图甲所示，闭合开关S，调节滑动变阻器的滑片P从最右端滑至灯泡正常发光的位置，电流表示数与两电压表示数的关系图象如图乙所示。则电源电压为______V，灯泡的额定功率为______W。
　　

答案： 10 5.6
