《2025年课堂点睛九年级物理下册人教版》

1.（广西自治区中考）在研究地磁场方向时，如图所示，发现司南的长柄静止时总是指向南方，则长柄相当于指南针的______极。我国宋代学者沈括最早记述了地理的两极和地磁场的两极______（选填“重合”或“不重合”）的现象。
　　　　　　　　　　　　　

答案： 南(S)　不重合

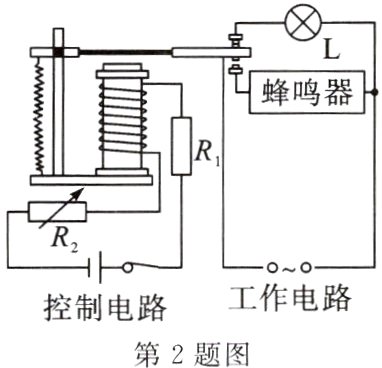

2.（河南省中考改编）如图是小明为某仓库设计的温度报警电路。$R_1$为热敏电阻，其阻值随温度的变化而变化；$R_2$为可调电阻。温度正常时指示灯L发光，当温度升高到报警温度时，指示灯熄灭，蜂鸣器报警。下列判断正确的是（　　）
A. $R_1$的阻值随温度的升高而增大
B. 温度升高过程中，电磁铁磁性增强
C. 若要调低报警温度，可将$R_2$的阻值调大
D. 若控制电路电源电压降低，报警温度将降低
　

答案： B

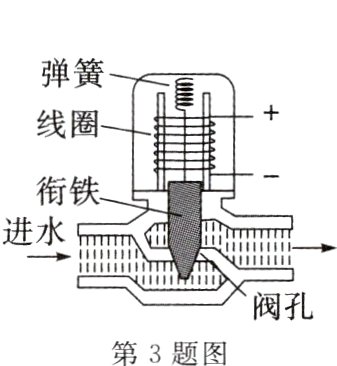

3.（湖北省中考）全自动洗衣机的进水阀门是由电磁铁控制的，其构造示意图如下。当线圈通电后产生磁场，线圈上端为______极，对衔铁施加______（填方向）的力，使衔铁移动，阀孔打开，水流进洗衣机。

答案： S　向上

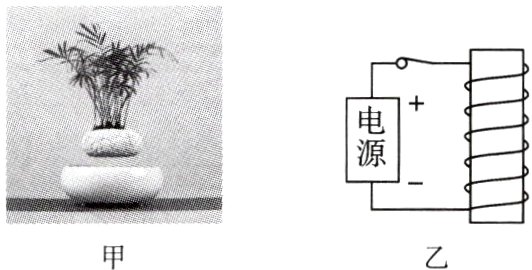

4.（广元市中考）如图甲是小李家的磁悬浮盆景，盆底有一个永磁体，底座内有一个电磁铁。如图乙是电磁铁的工作电路图，通电后，电磁铁的上端为______极（选填“N”或“S”）；由于磁极相对，利用同名磁极相互______的规律，盆景就会悬浮在底座上方。
　　　

答案： S　排斥

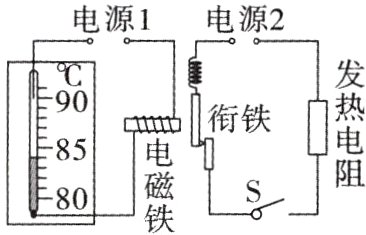

5.（武汉市中考）如图所示是一种温度自动控制装置的原理图。制作水银温度计时在玻璃管中封入一段金属丝，“电源1”的两极分别与水银和金属丝相连。
　　　　　
（1）闭合开关S后，当温度达到______$^{\circ}C$时，发热电阻就停止加热；
（2）当电磁铁中有电流通过时，若它的左端为N极，则“电源1”的______端为正极；
（3）为增强电磁铁的磁性，下列措施一定可行的是______（填序号）。
①增大“电源1”的电压
②减小“电源2”的电压
③减少电磁铁线圈匝数
④改变电磁铁中电流方向

答案：
(1)90　
(2)右　
(3)①

6.（乐山市中考）如图所示，闭合开关S后，位于螺线管右侧的小磁针N极顺时针旋转90°。请在对应括号中标出电源的“+”“-”极和通电螺线管左侧的极性。
　　　　　　

答案：
解:如图所示
