5. 在“测量小灯泡的电功率”实验中，同学们用电压表、电流表、开关、电压为4.5V的电源、额定电压为3.8V的小灯泡和标有“20Ω 1.5A”的滑动变阻器，设计了如图甲所示的电路图（小灯泡的灯丝电阻约为10Ω）。

　　　　　　

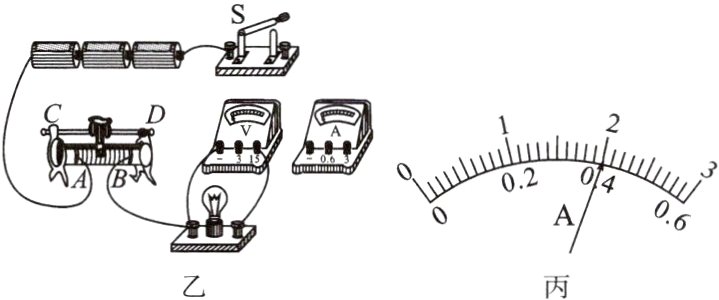

（1）请你按图甲的电路图，在图乙的实物电路中，用笔画线代替导线，将电流表正确连入电路（连线不得交叉）。
（2）若电流表正确接入图乙电路，闭合开关前，某同学发现电路有一处错误，这个错误是____________________。改正错误后，闭合开关，将变阻器滑片向右移动时，电流表示数变大，则变阻器接入电路的接线柱是______（选填“AD”或“BC”）。
（3）测量过程中，当电压表的示数为______V时，小灯泡正常发光，此时电流表的示数如图丙所示，则小灯泡的额定功率为______W。
（4）实验过程中，若将电压表和电流表互换位置，闭合开关后，小灯泡__________（选填“亮”或“不亮”），这时电压表的示数约为______V。
（5）另一组同学按图甲电路图连接好最后一根导线时，灯泡立即发出明亮耀眼的光并很快熄灭，检查后发现电路连接正确，请你找出实验中两个操作不当之处：①____________________；②____________________。

答案：

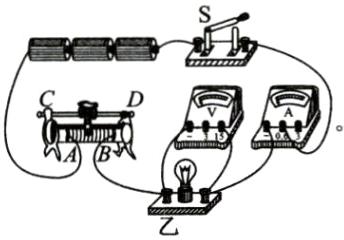

(1)解：如图乙所示 　　
(2)滑动变阻器同时接入两个下方接线柱 BC
(3)3.8 1.52
(4)不亮 4.5
(5)①连接电路时，开关没有断开 ②滑动变阻器没有以最大阻值接入电路
