《2025年课堂点睛九年级物理下册人教版》

1.(武威市中考)小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是　　　　　　　　　　　(　　　)
A. 书房插座
B. 台灯插头
C. 台灯灯座
D. 台灯开关

答案： C

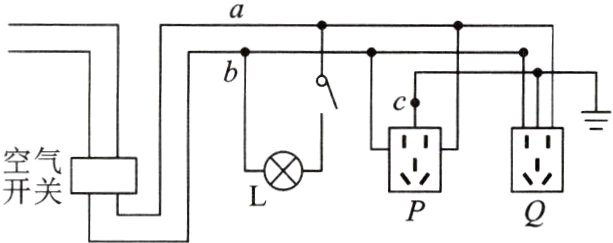

2. 小玲家的家庭电路简化后如图所示，由该电路可知　　　　　　　　　　　　　　　(　　　)
　　　
A. a线是零线，b线是火线
B. 灯泡L与插座Q是串联关系
C. c处断开，洗衣机插头插入插座P，洗衣机虽能工作但有安全隐患
D. 台灯插头插入插座Q后，空气开关立刻跳闸，是因为灯丝断路造成的

答案： C

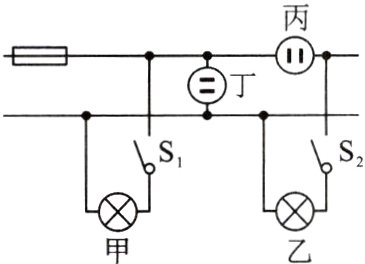

3. 小明在学习了《家庭用电》后设计了一个如图所示的电路，下列相关说法正确的是　(　　　)
　　　
A. 电路中甲、丁串联
B. 电路中丙连接方式不正确
C. 闭合开关S₁、S₂，甲灯亮、乙灯不亮，说明乙灯被短路
D. 用试电笔检测丙插座的两孔时，试电笔氖管都能发光

答案： B

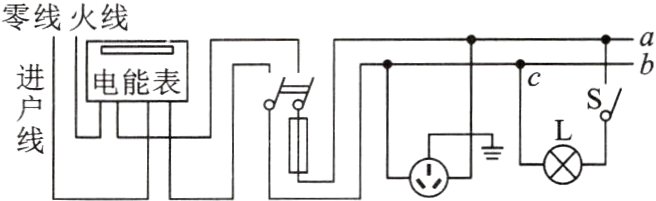

4. 某家庭电路如图所示，以下说法中不正确的是　　　　　　　　　　　　　　　　　(　　　)
　　　　　　　
A. 若保险丝熔断，可能是短路引起的
B. 三孔插座的连接方式符合安全用电的原则
C. 若仅b、c间断路，开关S闭合，灯泡L会发光
D. 若在a、b间接入一个灯泡L₁，则它与灯泡L是并联关系

答案： C

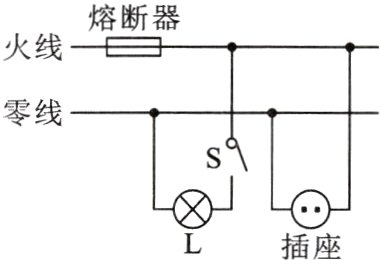

5. 小茜家新购住房刚装修完毕，家中部分照明电路如图所示。验收工程时，小茜闭合了开关S(家中其他用电器均处于断开状态)，白炽灯L亮了一段时间后熄灭了，她用试电笔分别测试了图中插座的两个孔，发现试电笔都发光。她断开开关S，再次用试电笔测试插座的两个孔，她将观察到(假设故障只有一处)　　　　　　　　　　　　(　　　)
　　　　　　　
A. 测试两孔时试电笔都发光
B. 测试两孔时试电笔都不发光
C. 只有测试左面的孔时试电笔才发光
D. 只有测试右面的孔时试电笔才发光

答案： D

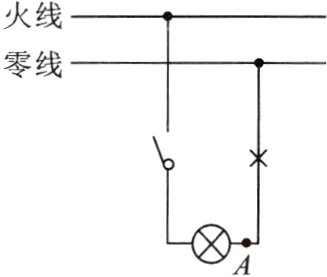

6. 如图所示的家庭电路，当闭合开关时，发现电灯不亮。若原因是图中画“×”的位置发生了断路，则在开关闭合的情况下，用试电笔测试电路中A点时，试电笔氖管______(选填“会”或“不会”)发光。
　　　　　　　

答案： 会
