《2025年课堂点睛九年级物理下册人教版》

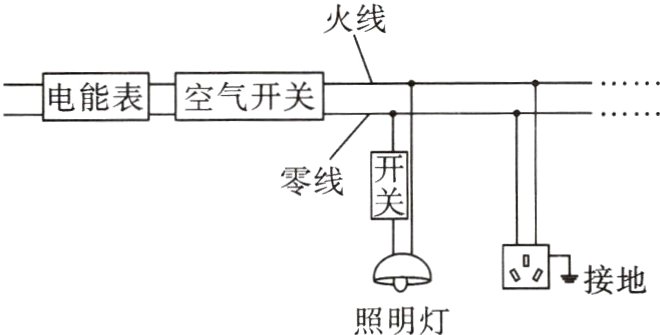

5.(武汉市中考)如图所示是某同学家部分家庭电路的示意图。电能表上标有“220V　10(40)A”的字样，他家正在使用的所有用电器总功率为6kW，其中电饭煲的功率为1.5kW，饭煮熟后，他将这个电饭煲插头从插座中拔出，再将功率为1kW的电热水壶插头接入插座中，其他用电器仍正常工作，闭合电热水壶上的开关，空气开关跳闸。空气开关跳闸的原因可能是 ( )
　　
A. 照明灯的开关接在了零线与灯泡之间
B. 用电器的总功率过大
C. 电热水壶的内部电路短路
D. 接入电热水壶的插座短路

答案： C

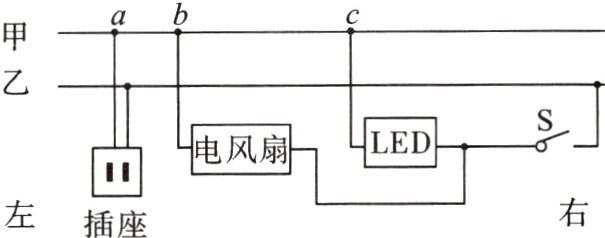

6.(科学推理)(广州市中考)如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是 ( )
　　　
A. 电风扇短路
B. 插座两孔短路
C. 输电线甲a、b两点之间断路
D. 输电线甲b、c两点之间断路

答案： D

7.(辽宁省中考)关于家庭电路和安全用电，下列说法正确的是 ( )
A. 用电器着火时直接用水灭火
B. 电线绝缘皮破损应及时更换
C. 发现有人触电直接用手拉开触电者
D. 电能表是测量用电器两端电压的仪表

答案： B

8.(宿迁市中考)为了市民电动车充电安全，很多地方都配备了安全充电区，如图所示，关于电动车的安全用电，说法正确的是 ( )
　
A. 用湿抹布擦拭充电插口
B. 当充电电动车失火时，用水浇灭
C. 湿衣服可晾晒在充电的电动车上
D. 充电结束，断开开关，拔下插头
　　　　　　　　　　　　

答案： D

9.(物理与生活)(甘肃省中考)电给我们的生活带来了极大的便利，只有做到安全用电，电才能更好地为人类服务。关于安全用电，下列做法正确的是 ( )
A. 发现有人触电，应立即切断电源后再施救
B. 洗衣机、电冰箱等用电器可使用两脚插头
C. 为了安全，使用试电笔时不能接触笔尾的金属体
D. 家庭电路安装空气开关主要是为了在人触电时可以立即切断电路

答案： A

10.(广西自治区中考)如图所示的插座最好安装在较高处，防止幼儿玩耍时因接触______而触电；三孔插座的①插孔对应的接线柱必须接______，避免接触用电器带电的金属外壳而触电。(两空均选填“火线”“零线”或“地线”)
　　　　　　　　　　　　

答案： 火线　地线

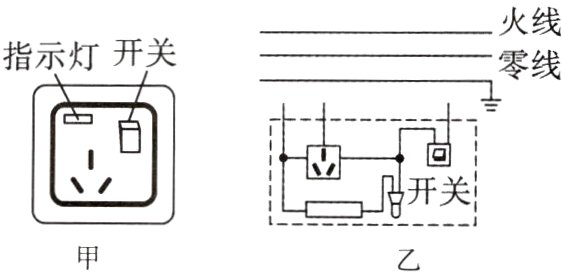

11.（广东省中考）图甲为某款三孔插座。在符合安全用电原则下，请在图乙中用笔画线代替导线将该插座接入家庭电路中。
　　　

答案：
解:如图
