11. 如图所示是额定电压为3V的小灯泡的$I - U$变化关系图象。根据图象，下列关于小灯泡的一些物理量分析正确的是（ ）

A. 此过程中电流与电压成正比
B. 此过程中小灯泡电阻保持不变
C. 额定电流是0.3A
D. 额定功率是1.5W

答案： D

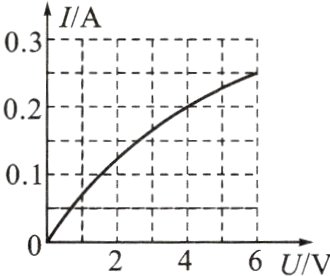

12. 标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，每只灯泡的电阻及实际功率约为（ ）

A. 24Ω 0.67W
B. 20Ω 0.8W
C. 24Ω 0.96W
D. 20Ω 0.67W

答案： B

13. 某教室共有20盏“220V 40W”的普通照明灯泡，一盏灯泡的电阻为________Ω；如果改用20盏“220V 13W”的LED灯，不仅亮度相当，而且可以省电，若该教室平均每天用电5h，则一天可节约________度电。

答案： 1210　2.7

14. “6V 3W”的小灯泡，正常工作时的电流是________A，电阻是______Ω；要将它接在9V的电源上正常使用，必须______联一个______Ω的电阻，该电阻的实际功率为________W。

答案： 0.5　12　串　6　1.5

15. 如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W”字样。若不考虑温度对灯泡电阻的影响，闭合开关S，求：
（1）小灯泡的额定电流；
（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值；
（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率。

答案：
(1)解：$I_{额}=\frac{P_{额}}{U_{额}}=\frac{3W}{6V}=0.5A$。
(2)$U_{R}=U - U_{额}=8V - 6V = 2V$，$R=\frac{U_{R}}{I_{额}}=\frac{2V}{0.5A}=4\Omega$。
(3)$R_{L}=\frac{U_{额}}{I_{额}}=\frac{6V}{0.5A}=12\Omega$，$P_{L}=\frac{U_{L}^{2}}{R_{L}}=\frac{(3V)^{2}}{12\Omega}=0.75W$。

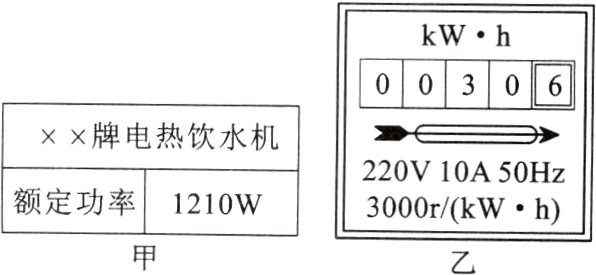

16. （物理与生活）（绥化市中考）某同学家中有一台电热饮水机，铭牌上部分信息如图甲所示，饮水机加热电阻不受温度影响。关闭家中其他用电器，只让该饮水机单独工作，电能表转盘转了50r用时60s，电能表参数如图乙所示，则该饮水机在这段时间内消耗的电能为__________J，此时家中的实际电压为________V。

答案： $6\times10^{4}$ 200
