《2025年课堂点睛九年级物理下册人教版》

1. 如图，电源电压恒为4.5V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，灯泡上标有“2.5V　1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω　1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中（　　）

A. 电流表的示数最大为0.6A
B. 灯泡消耗的最小功率为0.12W
C. 电路消耗的最大总功率为2.7W
D. 滑动变阻器接入电路的最小电阻为4Ω

答案： D

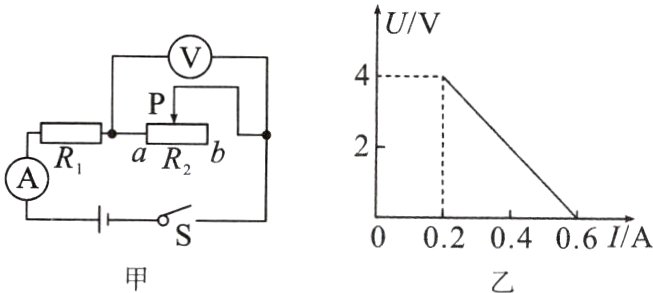

2. 如图甲的电路中，电源电压为6V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表的示数U与电流表的示数I的关系图象如图乙，下列判断正确的是（　　）

A. R1的阻值为30Ω
B. 电路消耗的最小功率为1.2W
C. 滑动变阻器的最大阻值为10Ω
D. 电路消耗的最大功率为3W

答案： B

3. 如图所示，电源电压保持6V不变，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻R1的规格为“10Ω　0.5A”，滑动变阻器R2的规格为“20Ω　1A”。闭合开关，为了保证电路安全，滑动变阻器滑片P向右移动过程中，电压表示数将________，电压表示数与电流表示数的比值将________，电路消耗的最大电功率为______W。

答案： 变大　不变　3

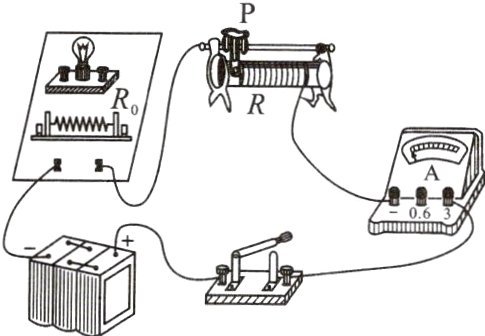

4.（江西省中考改编）小明同学在物理实验室发现一个电学元件，是由一个标有“2V　2W”的小灯泡和一个定值电阻R0连接而成。小明同学将该元件接入如图所示的电路中，电源电压恒为6V，闭合开关，无论怎样移动滑动变阻器的滑片P，电流表的示数总在0.2～1A的范围内变化（小灯泡的电阻不随温度变化，且电路元件始终完好）。求：
（1）小灯泡正常工作时的电流和电阻；
（2）定值电阻R0与小灯泡的连接方式；
（3）定值电阻R0的阻值；
（4）滑动变阻器R的最大阻值；
（5）定值电阻R0消耗的最大电功率和最小电功率。

答案：
(1)解:灯泡正常工作时的电流$I = \frac{P_{L}}{U_{L}} = \frac{2W}{2V} = 1A$，小灯泡的电阻$R_{L} = \frac{U_{L}}{I_{L}} = \frac{2V}{1A} = 2\Omega$。
(2)由题意知电源电压为6V，小灯泡的额定电压为2V，因为可以随意移动滑片P，所以灯泡和定值电阻串联接入电路。
(3)当滑动变阻器接入电路的电阻为0时，电路总电阻最小，通过电路的电流最大，电路总电阻$R_{总} = \frac{U}{I_{max}} = \frac{6V}{1A} = 6\Omega$，所以定值电阻$R_{0}$的阻值$R_{0} = R_{总} - R_{L} = 6\Omega - 2\Omega = 4\Omega$。
(4)当通过电路的电流最小时，滑动变阻器接入电路的电阻最大，电路总电阻：$R_{总}' = \frac{U}{I_{min}} = \frac{6V}{0.2A} = 30\Omega$，则滑动变阻器的最大阻值：$R_{滑} = R_{总}' - R_{0} - R_{L} = 30\Omega - 4\Omega - 2\Omega = 24\Omega$。
(5)当电路中的电流最大时，定值电阻$R_{0}$消耗的电功率最大$P_{max} = I_{max}^{2}R_{0} = (1A)^{2}×4\Omega = 4W$，当电路中的电流最小时，定值电阻$R_{0}$消耗的电功率最小$P_{min} = I_{min}^{2}R_{0} = (0.2A)^{2}×4\Omega = 0.16W$。
