《2025年课堂点睛九年级物理下册人教版》

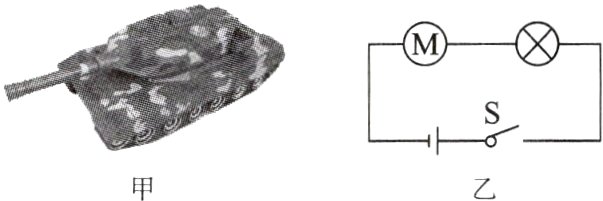

4.(临沂市中考)图甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图乙所示。该玩具的电源电压为4.5V,闭合开关后，“0.5V　0.2W”的指示灯正常发光,线圈电阻为0.5Ω的电动机正常工作，则　　(　　　)
　　　
A.指示灯的灯丝电阻为0.8Ω
　
B.电动机的发热功率为1.6W
　
C.电动机的额定功率为0.08W
　
D.电路的总功率为1.8W

答案： D

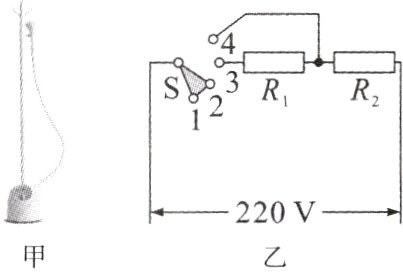

5.(齐齐哈尔市中考)如图甲所示是一款利用高温水蒸气熨烫衣服的家用便携式挂烫机，它的正常工作电压为220V。有高温、低温两个加热挡位,其内部简化电路如图乙所示，当双触点开关S接触1和2时为关机状态。R、R2是两个阻值不变的电热丝,R1=
　R2=48.4Ω。求:[c水=4.2×103J/(kg.℃)]

　(1)挂烫机使用低温挡位正常工作时的电功率为多少？
　(2)若某次使用时，用高温挡位正常工作，将0.2kg的水从20℃加热到100℃,水吸收的热量是多少？
　(3)若(2)问中用高温挡位正常工作,加热过程共用时80s,则此次加热过程，该挂烫
机的加热效率是多少？

答案：
(1)解：当开关接触 2 和 3 时，$R_{1}$与$R_{2}$串联接入电路，使用低温挡位工作，$R_{1}$与$R_{2}$串联的总电阻为$R_{总}=R_{1}+R_{2}=48.4\Omega + 48.4\Omega = 96.8\Omega$，使用低温挡位正常工作时的电功率$P_{低}=\frac{U^{2}}{R_{总}}=\frac{(220V)^{2}}{96.8\Omega}=500W$
(2)水吸收的热量是$Q_{吸}=c_{水}m_{水}(t - t_{0}) = 4.2×10^{3}J/(kg\cdot^{\circ}C)×0.2kg×(100^{\circ}C - 20^{\circ}C)=6.72×10^{4}J$
(3)当开关接触 3 和 4 时，只有$R_{2}$工作，用高温挡位加热，挂烫机高温挡位的电功率$P_{高}=\frac{U^{2}}{R_{2}}=\frac{(220V)^{2}}{48.4\Omega}=1000W$，挂烫机高温挡位加热消耗的电能$W = P_{高}t = 1000W×80s = 8×10^{4}J$，该挂烫机的加热效率$\eta=\frac{Q_{吸}}{W}×100\%=\frac{6.72×10^{4}J}{8×10^{4}J}×100\% = 84\%$

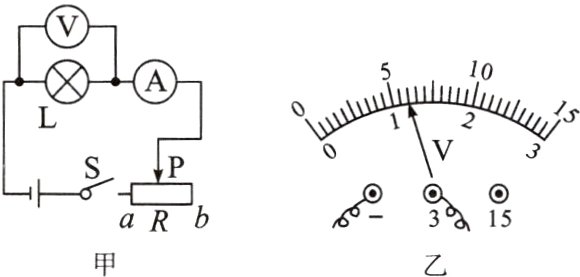

6.(广西自治区中考)小明用标有“2.5V”字样的小灯泡做“测量小灯泡的电功率”实验，设计了如图甲所示的电路图。
　　　
　　　　　　
　(1)闭合开关前，应将滑动变阻器的滑片置于______(选填“a”或“b”)端，闭合开关后，发现小灯泡不亮，则电路故障可能是滑动变阻器________(选填“短路”或“断路");

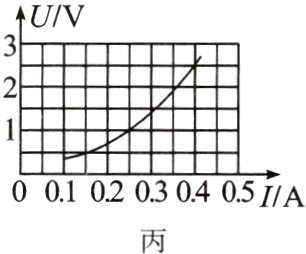

　(2)排除故障后，某次实验电压表的示数如图乙所示，为________V;小明测得多组数据，并画出如图丙所示的图象，由图象可知小灯泡正常发光时的电阻为__________,小灯泡的额定功率为______W;
　(3)图丙的图象是一条曲线的原因是小灯泡的电阻随温度升高而________(选填“增大"或“减小”)。

答案：
(1)$b$ 断路
(2)1.2 6.25Ω 1
(3)增大
