《2025年课堂点睛九年级物理下册人教版》

(1)定义:电磁继电器是利用____________来控制工作电路的一种________。

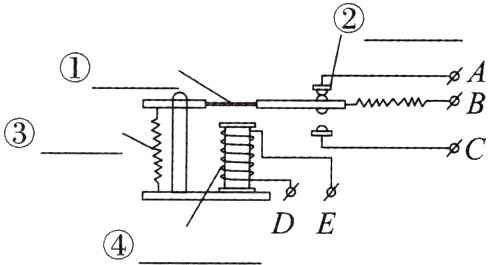

(2)构造:请填写电磁继电器各部分的名称。
　　　　
(3)应用:可以利用______电压、______电流电路的通断，来间接控制______电压、______电流电路的通断。
(4)工作原理:__________________。

答案：
(1)电磁铁　开关　
(2)①衔铁　②触点　③弹簧　④电磁铁　
(3)低　弱　高　强　
(4)电流的磁效应

1. 电磁继电器的作用相当于工作电路的(　　)
A. 电源
B. 用电器
C. 开关
D. 导线

答案： C

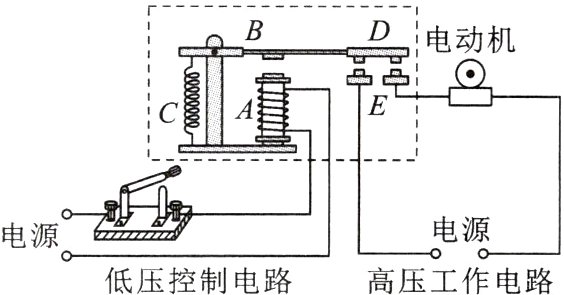

2. 如图是电磁继电器的工作原理图:
　　　
(1)当低压控制电路闭合时，电磁铁A____(选填“具有”或“失去”)磁性，吸引衔铁B,从而使动触点D与静触点E吸合,高压工作电路________(选填“闭合”或“断开”)。
(2)当低压控制电路断开时，电磁铁A____(选填“具有”或“失去”)磁性，衔铁B在左侧弹簧C的作用下返回原位，动触点D与静触点E分离，高压工作电路________(选填“闭合”或“断开”)。

答案：
(1)具有　闭合　
(2)失去　断开

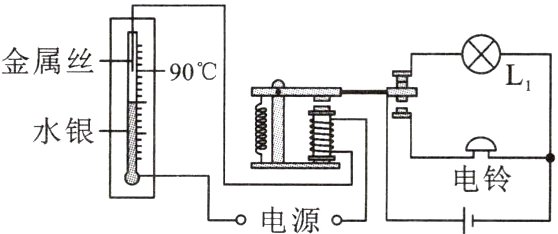

3.（济宁市中考）如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝，金属丝下端所指示的温度为90℃，下列说法错误的是　（　　）
　　　　
A. 报警器利用了水银导电和热胀冷缩的性质
B. 报警器利用了电磁铁通电时有磁性，断电时磁性消失的特点
C. 报警器中,水银温度计和电磁铁串联在电路中
D. 温度达到90℃时，报警器中的灯亮同时铃响

答案： D

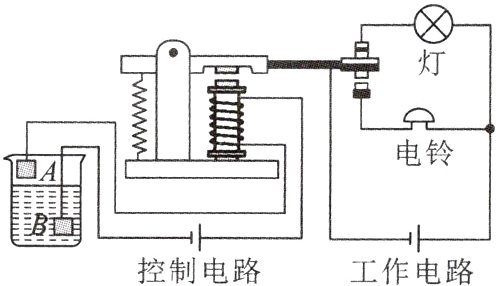

4.(湘潭市中考)如图所示是某同学设计的水位自动报警装置，当水位上升到与金属A接触时，控制电路接通，此时，工作电路中的________(选填“灯亮”或“铃响”),通电螺线管上方为______(选填“N”或“S”)极。
　　　　

答案： 铃响　N

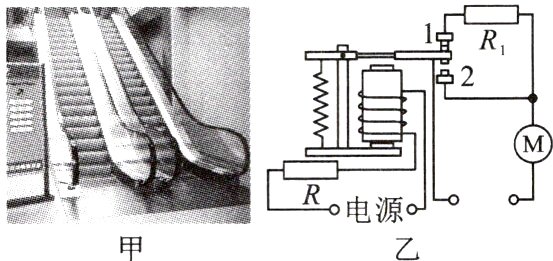

5.(自贡市中考)如图甲所示的“聪明电梯”在有、无人乘坐时会以不同的速度运行，这样可以节约用电。图乙所示是其控制电路图，R是一个压敏电阻,其阻值随压力的增大而减小。当所有人走出电梯后，则图中电磁铁的磁性将__________(选填“增强”“减弱”或“不变”)，电动机的转速将__________(选填“变快”“变慢”或“不变”)。
　　　

答案： 减弱　变慢
