《2025年课堂点睛九年级物理下册人教版》

10. 小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW·h，那么这个用电器是（ ）
A. 液晶电视机
B. 台式计算机
C. 家用空调
D. 电冰箱

答案： C

11. 两电阻串联，$R_1 = 10Ω$，$R_2 = 15Ω$，电源电压为5V，则电流为______A，$R_1$消耗的电功率为______W，$R_2$消耗的电功率为______W。

答案： 0.2　0.4　0.6

12. 如图所示，$R_1 = 10Ω$，$R_2 = 5Ω$，闭合开关，电压表的示数为3V，电源电压$U =$______V，$R_1$的电功率$P_1 =$______W，通电10s后，$R_2$消耗的电能$W_2 =$______J。

答案： 3　0.9　18

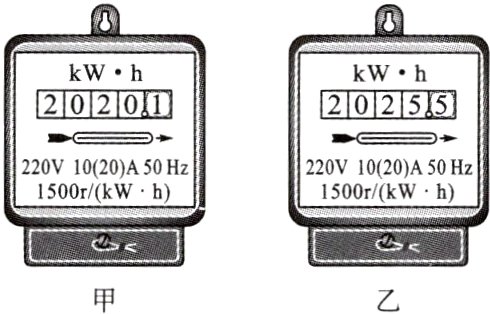

13. 李老师出差时恰逢抄表日，家中电能表的示数如图甲所示，出差返回时发现家中有一盏15W的台灯亮着，检查其他电器发现在出差时均已切断电源，再查看电能表，示数如图乙所示，则这盏台灯消耗的电能为______kW·h，李老师出差的时间为______天。

答案： 5.4　15

14. 某定值电阻R两端的电压由3V增大到5V时，通过它的电流变化了0.2A，则该定值电阻R的阻值为______Ω，R的电功率变化了______W。

答案： 10　1.6

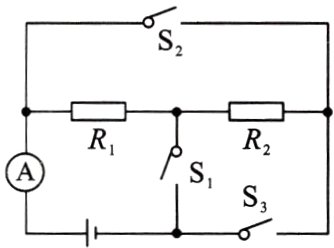

15.（云南省中考）如图所示，$R_1 = 6Ω$，当$S_1$闭合，$S_2$、$S_3$断开时，电流表示数为1A；$S_3$闭合，$S_1$、$S_2$断开时，电流表示数为0.2A。求：
（1）电源电压；
（2）电阻$R_2$的阻值；
（3）当$S_1$、$S_2$闭合，$S_3$断开时，电路的总功率。

答案：
(1)解：当$S_{1}$闭合，$S_{2}$、$S_{3}$断开时，电路只接入$R_{1}$，电源的电压：$U = I_{1}R_{1}=1A\times6\Omega = 6V$。
(2)当$S_{3}$闭合，$S_{1}$、$S_{2}$断开时，$R_{1}$与$R_{2}$串联，此时电路中的总电阻：$R=\frac{U}{I}=\frac{6V}{0.2A}=30\Omega$，电阻$R_{2}$的阻值：$R_{2}=R - R_{1}=30\Omega - 6\Omega = 24\Omega$。
(3)当$S_{1}$、$S_{2}$闭合，$S_{3}$断开时，$R_{1}$与$R_{2}$并联，因电路的总功率等于各用电器功率之和，所以，电路的总功率：$P=\frac{U^{2}}{R_{1}}+\frac{U^{2}}{R_{2}}=\frac{(6V)^{2}}{6\Omega}+\frac{(6V)^{2}}{24\Omega}=7.5W$。

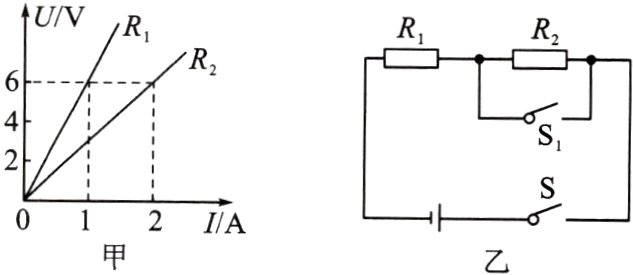

16.（科学思维）（天津市中考）电阻$R_1$、$R_2$的$U - I$图象如图甲所示，则$R_1∶R_2 =$______。将$R_1$、$R_2$接入电源电压不变的电路中，如图乙所示。当只闭合开关S时，电路消耗的总功率为$P_1$；当开关S和$S_1$都闭合时，电路消耗的总功率为$P_2$，则$P_1∶P_2 =$______。

答案： 2 : 1
2 : 3
