《2025年课堂点睛九年级物理下册人教版》

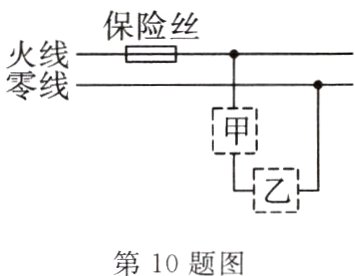

10. 某家庭电路的部分电路如图所示，其中甲、乙两处用于装用电器和开关。对此电路，下列说法正确的是( )

A. 火线上的保险丝应该改装到零线上
B. 为了用电安全，甲处应装用电器，乙处应装开关
C. 当保险丝熔断后，可以用铜丝或铁丝代替
D. 当电路中用电器的总功率增大时，通过保险丝的电流也增大

答案： D

11. 关于家庭电路和安全用电，以下判断正确的是（ ）
A. 家庭电路保险丝熔断，一定是由于用电器接的过多造成的
B. 空气开关和熔断器都可以切断电路，所以它们的作用完全相同
C. 为了使用方便，可以将电冰箱的三脚插头换成两脚插头
D. 当电路被保险装置切断时，不能直接恢复供电

答案： 11. D

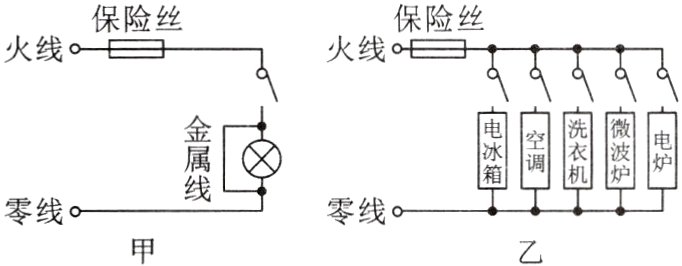

12.（益阳市中考）如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是（ ）
A. 甲图是由于灯泡被短路
B. 甲图是由于灯泡被断路
C. 乙图是由于电路总电阻太大，总功率太大
D. 乙图是由于电路总电阻太小，总功率太小

答案： A

13. 在生活中，我们会遇到这些情况：（1）开关中的两个线头相碰；（2）插头中的两个线头相碰；（3）电路中增加了大功率的用电器；（4）户外输电线绝缘皮损坏。在上述情况中，可能引起家庭电路中空气开关跳闸的是（ ）
A.（1）和（2）
B.（2）和（3）
C.（2）和（4）
D.（1）和（4）

答案： B

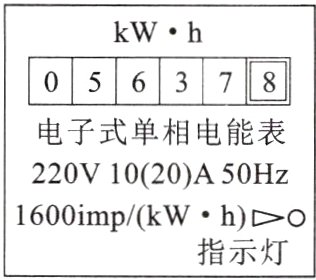

14. 如图所示为小明家的电能表的表盘，他家共有3台额定功率为1500W的空调。晚上，家中正在使用1200W热水器和3只40W灯泡，则他家最多能再同时使用______台空调。

答案： 2

15.（科学思维）在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断。有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断。引起这两种故障的最大可能（ ）
A. 前者是插座短路，后者是灯泡短路
B. 前者是灯泡短路，后者是插头短路
C. 两者都是插座短路
D. 两者都是插头短路

答案： B
