《2025年课堂点睛九年级物理下册人教版》

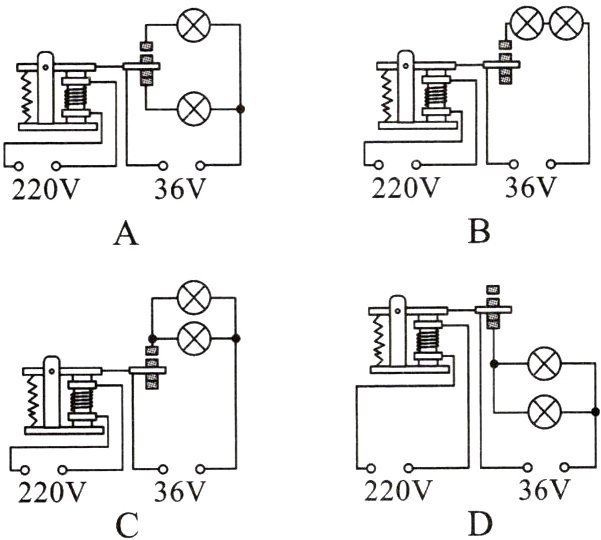

6. 消防应急灯在没有停电时，灯是熄灭的;停电时，标有“36V”字样的两盏灯就会正常发光。如图所示的电路中符合要求的是(　　)
　　　

答案： C

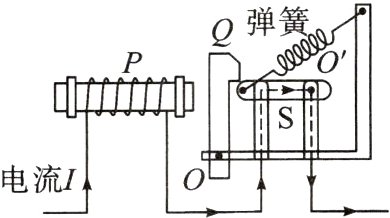

7. 如图是家用空气开关的结构图，它由电磁铁P、衔铁OQ、闸刀S、弹簧等元件构成,它主要起保险作用。下列说法正确的是　(　　)
　　　
A. 电磁铁P是利用电流的热效应来工作的
B. 电磁铁P的左端是S极
C. 空气开关“跳闸”时一定是家庭电路发生了短路
D. 当电流过大时,电磁铁磁性增强，使衔铁OQ转动,弹簧将闸刀拉起,切断电路

答案： D

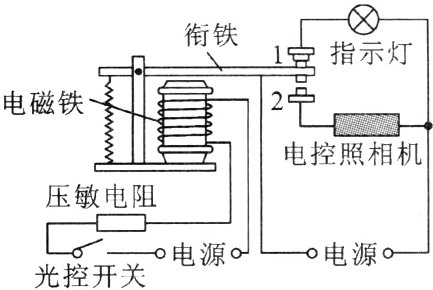

8.(物理与科技)如图是一种“闯红灯违规证据抓拍模拟器”的工作原理图,光控开关接收到红光时会自动闭合，压敏电阻受到压力时其阻值会变小。当红灯亮后，且车辆压到压敏电阻上时,电磁铁的磁性因电路中电流的改变而变______(选填“强”或“弱”),吸引衔铁与触点______(选填“1”或“2”)接触，电控照相机工作，拍摄违规车辆。
　　　　　

答案： 强　2

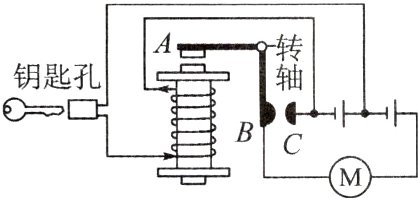

9. 如图是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时，电磁铁得到磁性，此时电磁铁上端为______极，触点B与C________(选填“接通”或“断开”),汽车启动。
　　　　　　　　　

答案： N　接通

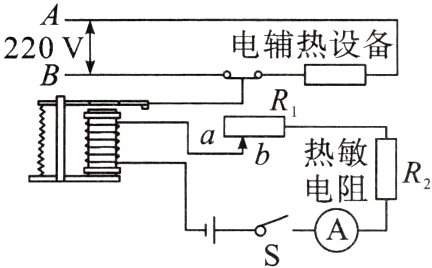

10.（物理与生活）在新农村建设中，大学生村官小王为农户们开发设计了一款小型家用智能蔬菜大棚，用于在寒冷的冬天气温突然下降时自动开启大棚里面的电辅热设备，如图为该设计的自动控制原理图。
　　　　　
(1)图中的导线______(选填“A”或“B”)应该与家庭电路中的火线相连接。
(2)分析原理图可知:热敏电阻R₂的阻值随大棚内温度的升高而________。
(3)若欲将大棚内设定的温度适当提高一些,则可将滑动变阻器R的滑片向______移动一些。除了这个方法外你还有什么方法？答:__________________(请说出一种合理的方法)。

答案：
(1)B　
(2)减小　
(3)左　减小控制电路电源的电压
