《2025年课堂点睛九年级物理下册人教版》

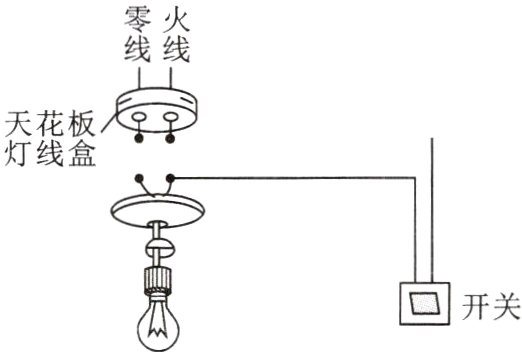

7. 如图，将灯泡及开关正确连入家庭电路。
　　　　

答案：
解:如图所示

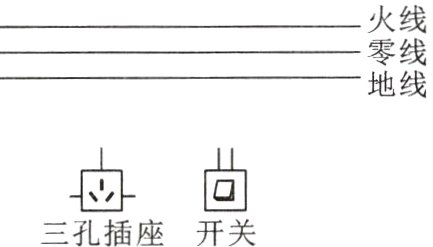

8.(南京市中考)如图中，将插座和控制插座的开关正确接入家庭电路中。
　　　　　

答案：
解:如图所示

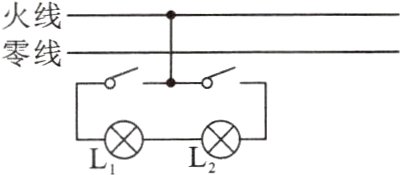

9. 请在下图中的电路图中补画一根导线，使卧室灯L₁和客厅灯L₂都能独立工作。
　　　　　　　

答案：
解:如图所示

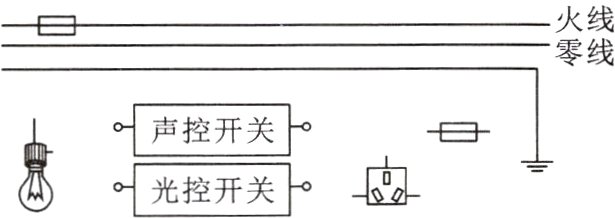

10. 小明设计了一种利用“声控”开关(有声音时自动闭合，无声音时自动断开)和“光控”开关(有光照时自动断开，无光照时自动闭合)自动控制的楼道灯，使得只有在天黑且有声音时灯才亮，他还在楼道处安装了一个带保险盒的三孔插座，且与楼道灯互不影响，请你根据小明的设计意图，用笔画线代替导线完成如图所示的电路。(导线不得交叉)
　　　

答案：
解:如图所示

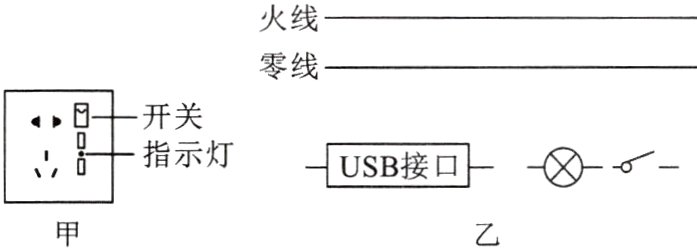

11. 图甲是一款多功能家用插座，开关断开时，指示灯不亮，插孔和USB接口均不能使用；闭合开关，指示灯发光，插孔和USB接口可以提供电压；若指示灯损坏，不影响插孔和USB接口的使用。请在图乙中完成开关、指示灯和USB接口的连接。
　

答案：
解:如图所示

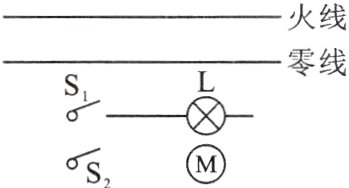

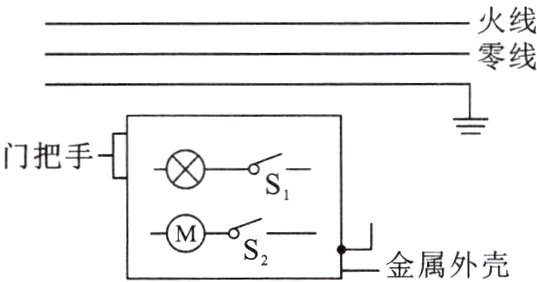

12.(广东省中考)如图为冰箱工作时的部分电路示意图。冰箱内照明灯由开关S₁控制，压缩机M由开关S₂控制。根据题意，将图连接完整，并符合安全用电原则。
　　　　

答案：
解:如图所示

13. 投影仪灯泡功率很大，所以需要风扇散热，使用后，应先关闭灯泡L，再关闭风扇M；请用笔画线表示导线在下图中把电路连接完整，要求实现：先断开开关S₁，灯泡熄灭，风扇继续转动，再断开开关S₂，风扇才停止转动。若只闭合开关S₁，灯泡不亮。
　　　　　　　

答案：
解:如图所示

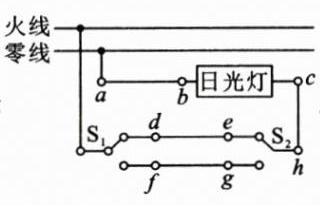

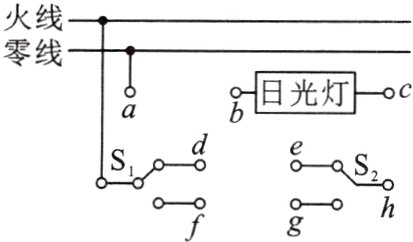

14. 小华用两个单刀双掷开关S₁、S₂和若干导线，设计了一个双控开关电路，在大门处和卧室门口都能控制客厅日光灯的开和关，在下图中，a、b、c、d、e、f、g、h八个接线柱间的导线连接还未完成，请根据小华的意图，用笔画线代替导线，完成连接。
　　　　　　　

答案：
解:如图所示
