《2025年课堂点睛九年级物理下册人教版》

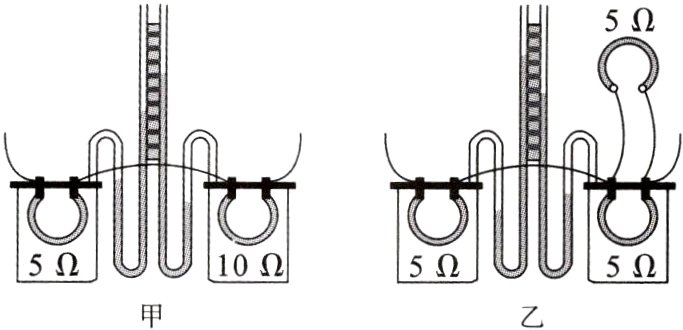

4. 如图所示是“探究电流通过导体时产生热的多少与哪些因素有关”的实验装置。两透明空气盒中密封着等量的空气。下列说法正确的是　　　　　　　　　　　　　　　(　　　)
　　
A. U形管液面高度变化是因为U形管中液体热胀冷缩的缘故
B. 图甲中，通电一段时间后左右两边容器内电阻产生的热量之比是2∶1
C. 图乙所示的装置，若右边容器外5Ω的电阻放入容器中，将可以用来探究电流通过导体产生的热量多少与电阻大小的关系
D. 通电后空气盒中电阻丝内能增大是通过热传递方式改变的

答案： C

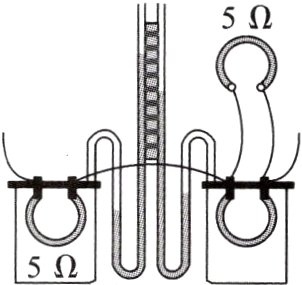

5. 如图所示是某同学设计的探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。下列说法正确的是　　(　　　)
　　　　　　　　　　　　
A. 通电一段时间，两个透明容器中空气内能增大是通过做功的方式改变
B. 该实验装置不能探究电流通过导体产生的热量与通电时间的关系
C. 若要探究电流通过导体产生的热量与电流的关系，右侧透明容器中应接入阻值是5Ω的电阻
D. 若要探究电流通过导体产生的热量与电阻的关系，右侧透明容器中应接入阻值是10Ω的电阻

答案： C

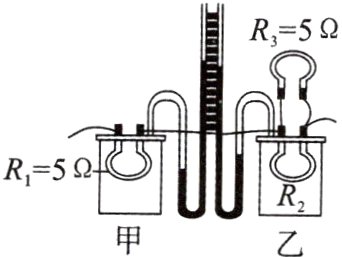

6. 如图所示，甲、乙两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。现用该装置探究电热与电流的关系，则乙容器中的电阻丝R2＝_____Ω，通电一定时间，观察到______（选填“甲”或“乙”）容器U形管的液面高度差较大，R1与R2产生的热量之比为_________。
　　　　　　

答案： 5 甲 $4:1$
