《2025年课堂点睛九年级物理下册人教版》

9. 在直流电动机结构中，换向器的作用是( )
A. 改变磁感线的方向
B. 改变线圈的转动方向
C. 改变线圈中的电流方向
D. 使线圈中的电流方向和转动方向同时改变

答案： C

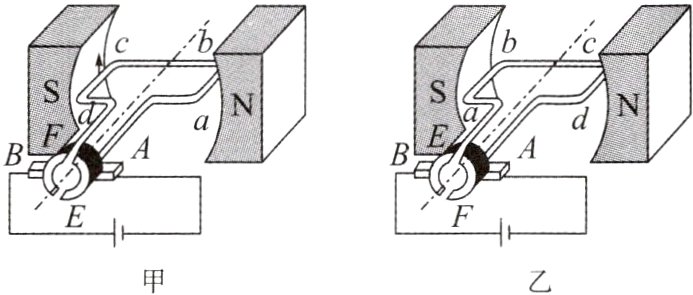

10. 如图所示，图甲和图乙分别为直流电动机线圈在两个不同的时刻所处的位置，下列分析中正确的是( )

A. 导线ab中的电流方向在这两个时刻相同
B. 导线ab在这两个时刻受到的磁场作用力方向不同
C. 图乙中的线圈处在平衡位置上
D. 由于具有惯性，线圈能持续转动

答案： B

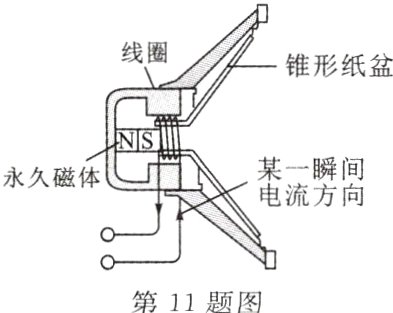

11. 如图所示，扬声器是把电信号转化为声信号的装置，工作时线圈中通入携带声音信息、时刻变化的电流。下列说法中错误的是( )

A. 扬声器工作过程利用的是电流的磁效应
B. 锥形纸盆振动越快，产生的声音音调越高
C. 锥形纸盆振幅越大，产生的声音响度越大
D. 线圈中通入的是方向变化的电流，所以锥形纸盆来回振动，产生声音

答案： A

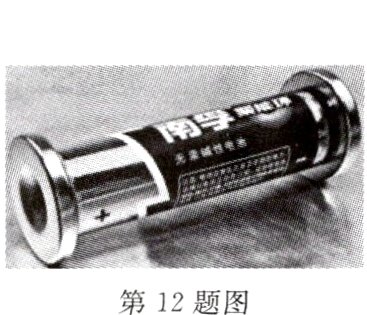

12. 将两块磁铁分别吸在干电池的正负极上，使两个磁铁的N极都向外，构成了一个可以在平面上滚动的滚轮。如图所示，将锡箔纸平铺在水平桌面上，再将滚轮轻轻放在锡箔纸上，滚轮立刻开始向前滚动。滚轮能够滚动的工作原理是________________。若要让滚轮向相反的方向滚动，可采取的操作是____________。

答案： 通电导体在磁场中受到力的作用 对调电源正负极

13.（科学探究）科技小组对电流表指针偏转的原因产生了兴趣，于是在实验室找到一只可拆卸的电流表，进行了如下探究：

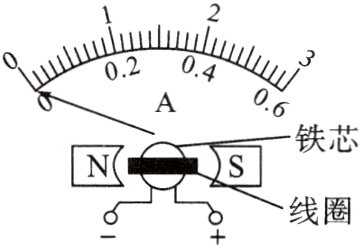

（1）打开外壳，内部结构如图所示，按规范将电流表接入电路，通电后线圈转动，带动指针偏转；撤去磁体再次通电，指针不动。这说明电流表指针偏转的原因是通电线圈在________中受力转动，这与__________的工作原理相同（选填“电动机”或“电磁铁”）；
（2）若让电流从电流表的“－”接线柱流入，“＋”接线柱流出，指针偏转方向会与（1）中的偏转方向________（选填“相同”或“相反”），因此使用电流表时不能把接线柱接反；
（3）同一量程，电流越大，指针偏转角度越大，据此猜想：通电线圈受力的大小可能与______________有关。

答案：
(1)磁场 电动机
(2)相反
(3)电流大小
